TYKS-1064-F11-F53 光纤激光投影镜头
型号：TYKS-1064-F11-F53
产品简介
TYKS-1064-F11-F53 光纤激光投影镜头：焦距 11~53mm 可调、最大成像直径≥100mm、光学倍率 1:1、光斑 2~9cm 可调，适配 12kW 多模光纤激光器（QBH 接口、600μm 圆形/400×400μm 方形纤芯、NA 0.15），用于大光束激光投影、VR/AR 显示与匀化照明。产品描述
【产品概述】
TYKS-1064-F11-F53 光纤激光投影镜头是一款高性能光学投影设备，采用光纤激光作为光源，具有高亮度、高对比度、高色彩饱和度等特点。镜头焦距 11~53mm 连续可调，成像直径≥100mm，光学倍率 1:1，光斑尺寸 2~9cm 可调，适配 12kW 多模光纤激光器（QBH 接口、600μm 圆形或 400×400μm 方形纤芯、NA 0.15），适用于激光投影、虚拟现实、增强现实等大光束投影场景。
【产品特点】
- 大光束投影：最大成像直径≥100mm，光斑 2~9cm 连续可调；
- 焦距可调：11~53mm 电动/手动调节，适配不同投影距离；
- 高成像质量：高清晰度、低失真，1:1 光学倍率；
- 匀化平顶光：与激光器匀化光斑形态一致，能量分布均匀；
- 适配性强：兼容 12kW 多模光纤激光器，QBH 标准接口；
- 多场景应用：激光投影、虚拟现实（VR）、增强现实（AR）。
【典型应用】
- 大功率光纤激光投影
- 虚拟现实（VR）与增强现实（AR）显示
- 大光斑匀化照明与成像
【联系方式】
17317958112
技术参数
| 产品型号 | TYKS-1064-F11-F53 |
| 光源类型 | 光纤激光 |
| 波长范围 | 900~1100nm |
| 焦距调节范围 | 11mm~53mm（可调） |
| 最大成像直径 | ≥100mm |
| 光学倍率 | 1:1 |
| 成像距离 | 距系统出光口 2m（可放宽至 3m） |
| 光斑尺寸 | 可调，调节范围 2cm~9cm |
| 系统后工作距 | 2.5m |
| 适配激光器 | 12kW 多模光纤激光器（600μm 圆形或 400×400μm 方形纤芯） |
| 适配激光参数 | 输出发散角 <300mrad（99% 功率占比）；物方空间 NA 0.15；光斑形态匀化平顶光 |
| 输出接口 | QBH |
技术数据
TYKS-1064-F11-F53 光纤激光投影镜头 性能参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 光纤激光投影镜头 |
| 产品型号 | TYKS-1064-F11-F53 |
| 光源类型 | 光纤激光 |
| 波长范围 | 900~1100nm |
| 焦距调节范围 | 11~53mm（可调） |
| 最大成像直径 | ≥100mm |
| 光学倍率 | 1:1 |
| 成像距离 | 距系统出光口 2m（可放宽至 3m） |
| 靶面光斑形态 | 与激光器输出光斑一致（匀化平顶光） |
| 光斑尺寸 | 可调，调节范围不小于 2cm~9cm |
| 系统后工作距 | 2.5m |
| 适配激光器 | 12kW 多模光纤激光器 |
| 输出纤芯 | 600μm 圆形（或 400×400μm 方形） |
| 输出发散角 | <300mrad（99% 功率占比） |
| 物方空间 NA | 0.15 |
| 输出接口 | QBH |
光斑调节对照表
| 聚焦光斑直径 | 20mm | 30mm | 50mm | 80mm | 90mm |
|---|---|---|---|---|---|
| 旋筒 1 | 10.6 | 9.1 | 7.3 | 5.5 | 2.2 |
| 旋筒 2 | 0 | 1.6 | 4.6 | 4.3 | 5.5 |
| 旋筒 3 | 6.8 | 7 | 7 | 1.5 | 0.8 |
（旋转调节筒刻度，从上到下聚焦光斑直径分别为 20/30/50/80/90mm，系统后工作距 2.5m）

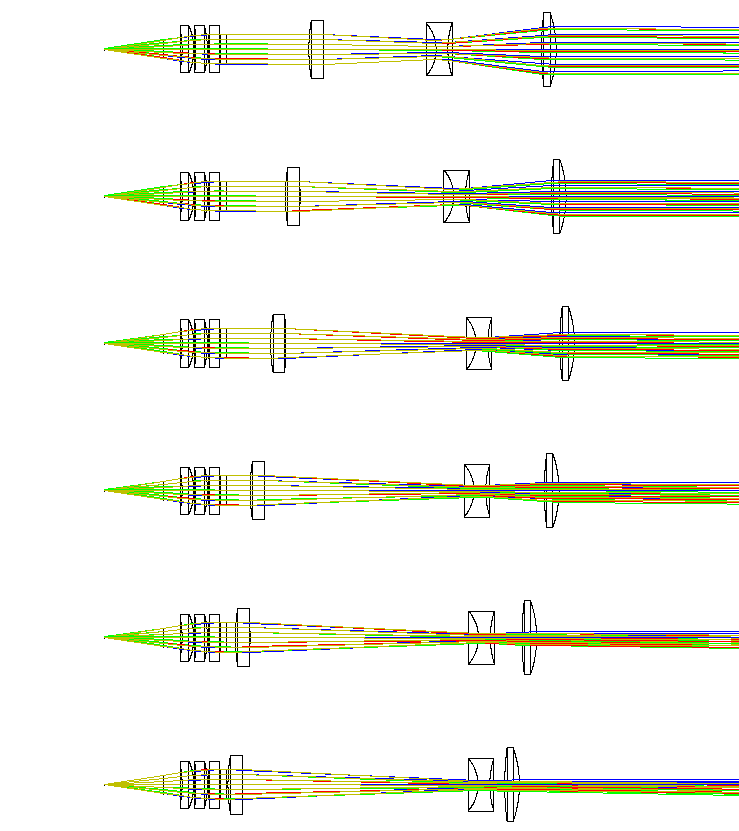

镜头光路设计（光线追迹仿真：不同焦距状态下的光斑聚焦形态）
