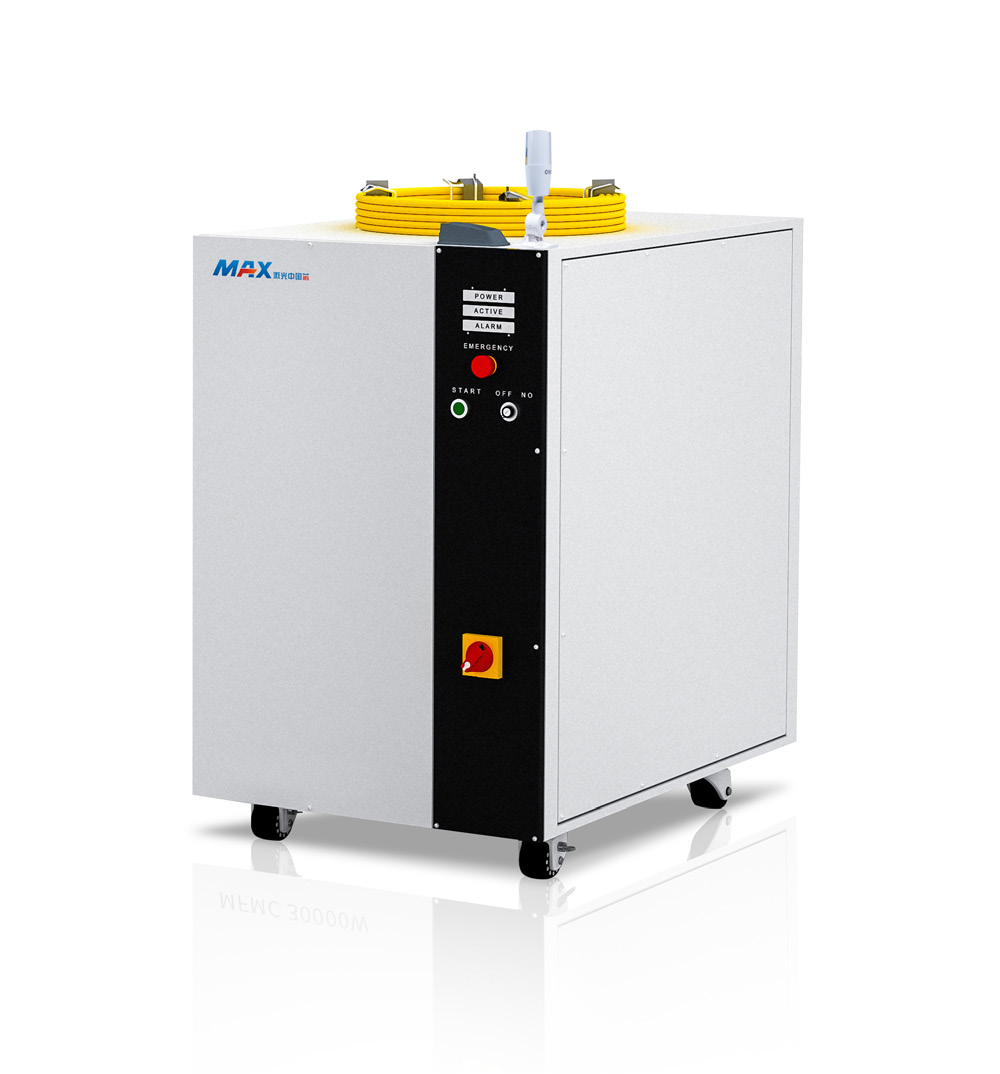

MFMC 20000-30000（G4）多模连续光纤激光器
型号：MFMC-20000；MFMC-30000
产品简介
MFMC 20000-30000（G4）多模连续光纤激光器（创鑫激光）：输出功率 20kW/30kW，电光效率＞30%，波长 1070~1090nm，BPP 低至 3.4mm·mrad（100μm 芯径），连续/调制双模式、10~100% 功率可调、调制频率 5kHz，LOE/QBH 输出，适用于厚板切割、焊接、熔覆等大功率加工。产品描述
【产品概述】
MFMC 20000-30000（G4）多模连续光纤激光器（创鑫激光 MAX Photonics）输出功率覆盖 20kW~30kW，电光效率＞30%，采用全水冷设计，波长 1070~1090nm，光束质量 BPP 低至 3.4mm·mrad（100μm 芯径），具备连续与调制两种工作模式、10~100% 功率线性可调与 5kHz 调制能力，配合 LOE（可选 QBH）输出接口，广泛应用于厚板切割、焊接、熔覆、表面处理等大功率激光加工工艺。
【产品特点】
- 大功率输出：20kW/30kW 连续功率，满足厚板切割与高速焊接需求；
- 高电光效率：＞30%，整机能耗更低；
- 优异光束质量：BPP 3.4~4.2mm·mrad（100μm 芯径），焦点能量密度高；
- 功率稳定：短时 ±1~±2%，长时 ±2~±3%，长时间加工一致性佳；
- 快速响应：激光开启/关闭时间 150~200μs，调制频率最高 5kHz；
- 输出可选：100μm 标准芯径，150/200μm 可定制；LOE/QBH 输出接口；
- 全水冷方案：水温冬 20℃/夏 24℃，20kW 需制冷量≥40kW、流量≥160L/min（30kW 对应 ≥60kW、≥250L/min）；
- 集成化柜体：750×1100×1070mm 紧凑机柜，含主开关、钥匙开关、急停、状态指示与外控接口。
【典型应用】
- 厚板激光切割（碳钢、不锈钢）
- 高速激光焊接
- 激光熔覆与表面处理
- 增材制造（快速成形）
- 激光钻孔与雕刻
【联系方式】
17317958112
技术参数
| 型号 | MFMC-20000 / MFMC-30000 |
| 输出功率（连续） | 20000W / 30000W |
| 工作模式 | 连续 / 调制 |
| 功率调节范围 | 10~100% |
| 中心波长 | 1070~1090nm（典型 1080nm） |
| 光谱带宽（3dB） | 5~8nm |
| 功率稳定性 | 短时（>1h）±1~±2%；长时（>24h）±2~±3% |
| 光束质量（BPP） | 100μm 芯径 3.4~4.2 mm·mrad；150μm 5~6；200μm 8~10 |
| 输出光纤芯径 | 100μm（150/200μm 可定制） |
| 光纤线缆长度 | 20m（弯曲半径 ≥200mm） |
| 输出方式 | LOE（可选 QBH） |
| 调制频率 | 5kHz |
| 电光效率 | >30% |
| 工作电压 | 360~440VAC（400V） |
| 输入功率 | 62kW（MFMC-20000）/ 93kW（MFMC-30000） |
| 冷却方式 | 水冷（水温冬 20℃/夏 24℃，水压≥4.5bar） |
| 整机尺寸（W×D×H） | 750×1100×1070mm |
| 整机重量 | 478±10kg（20000）/ 590±10kg（30000） |
技术数据
MFMC 20000-30000（G4）光学特性参数表
| 光学特性 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作模式 | 连续 / 调制（偏振随机） | |||
| 输出功率（MFMC-20000） | 20000W（100% 功率连续输出） | |||
| 输出功率（MFMC-30000） | 30000W（100% 功率连续输出） | |||
| 功率调节范围 | 10 | - | 100 | % |
| 中心波长 | 1070 | 1080 | 1090 | nm |
| 光谱带宽（3dB） | 5 | - | 8 | nm |
| 短时功率稳定性（>1h） | ±1 | - | ±2 | % |
| 长时功率稳定性（>24h） | ±2 | - | ±3 | % |
| 光束质量 BPP（100μm） | 3.4 | - | 4.2 | mm×mrad |
| 光束质量 BPP（150μm） | 5 | - | 6 | mm×mrad |
| 光束质量 BPP（200μm） | 8 | - | 10 | mm×mrad |
| 激光开启/关闭时间 | 150 | - | 200 | μs |
| 调制频率（100% 输出） | - | - | 5 | kHz |
| 指示红光功率 | - | 400 | - | μW |
| 光纤线缆长度 | 20m（弯曲半径 ≥200mm） | |||
| 输出光纤芯径 | 100μm（150/200μm 可定制） | |||
| 输出方式 | LOE（可选 QBH） | |||
水冷条件
| 项目 | MFMC-20000 | MFMC-30000 |
|---|---|---|
| 水温 | 冬天 20℃ / 夏天 24℃ | |
| 水压 | ≥4.5bar | |
| 水流量要求 | ≥160L/min | ≥250L/min |
| 冷水机额定制冷量 | ≥40kW | ≥60kW |
一般特性
| 项目 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作电压 | 360 | 400 | 440 | VAC |
| 输入功率（MFMC-20000） | 62 | kW | ||
| 输入功率（MFMC-30000） | 93 | kW | ||
| 工作环境温度 | 10 | 25 | 40 | ℃ |
| 工作环境湿度 | 10 | - | 80 | %RH |
| 存贮温度 | -10 | 25 | 60 | ℃ |
| 整机尺寸（W×D×H） | 750×1100×1070mm | |||
| 整机重量 | 478±10（20000） | 590±10（30000）kg | ||

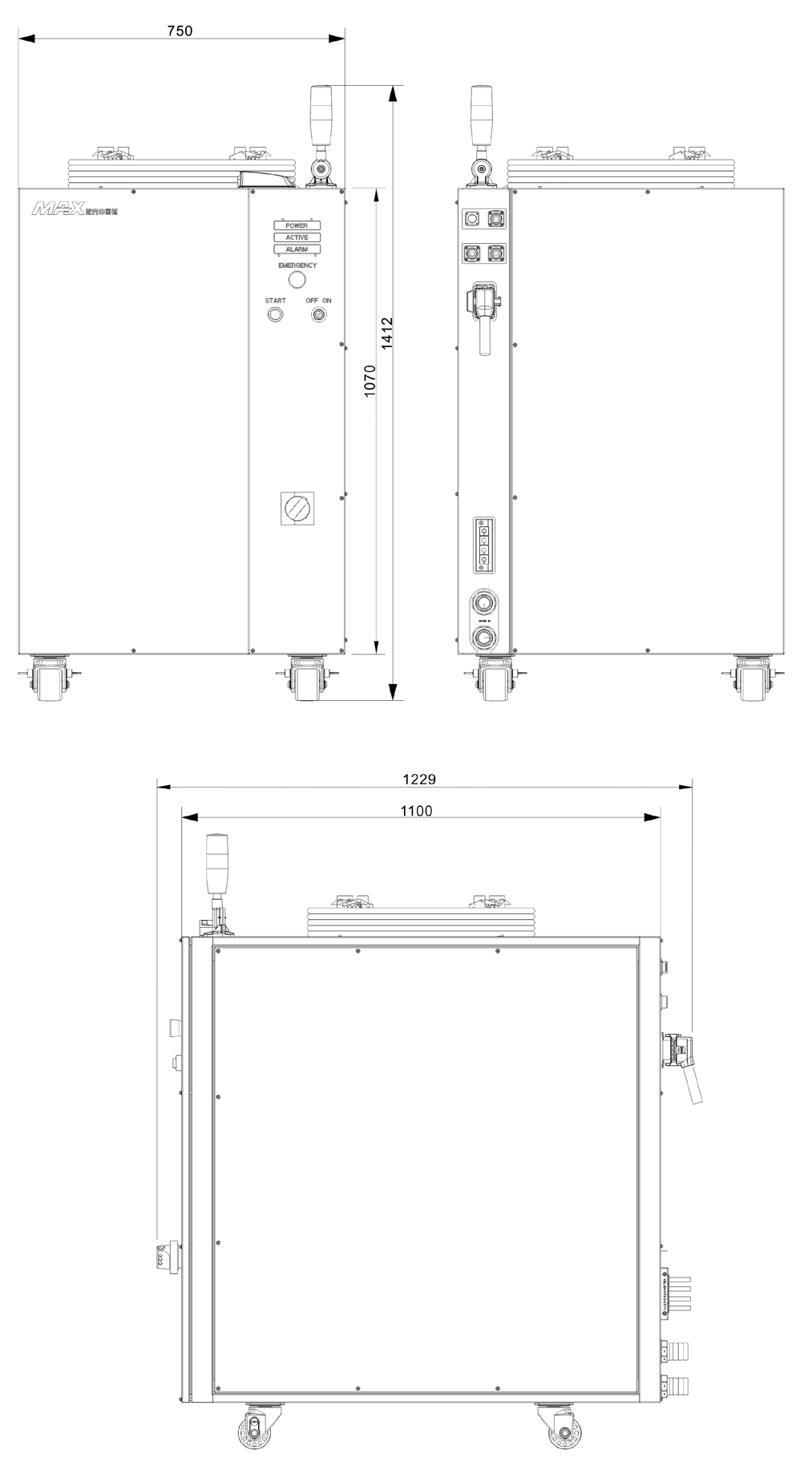

结构布局示意
激光器结构布局图
