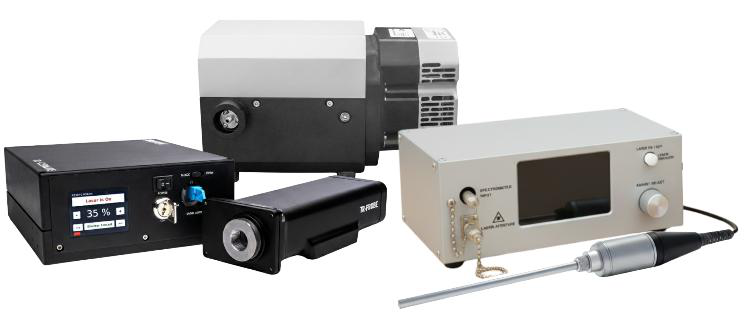

TR-PROBE THz-Raman™ 探头
型号：TR-PROBE
产品简介
TR-PROBE THz-Raman™ 探头将拉曼测量拓展至太赫兹/低波数频段（低至 10cm⁻¹），内置超窄带陷波与 ASE 净化滤波，单波长 532/785/830nm 或双波长 830+638nm 激发，可同时测量 Stokes 与 Anti-Stokes，配合多种采样附件实现免制样实时原位分析。产品描述
【产品概述】
TR-PROBE THz-Raman™ 探头将拉曼光谱测量拓展至太赫兹/低波数频段，在捕获拉曼"化学指纹区"的同时覆盖与太赫兹光谱相同的能量跃迁范围。系统内置超窄带陷波与 ASE 净化滤波、热补偿设计，配合多种采样附件，无需特殊样品制备即可实现材料过程的实时原位分析，降低仪器、培训与维护成本。可选单波长（532/785/830nm）或双波长（830+638nm）激发，支持多种采样接口。
【产品特点】
- 太赫兹/低波数测量：覆盖 -770~+3120cm⁻¹（785nm），低至 10cm⁻¹ 频段清晰可测；
- 同时测量 Stokes 与 Anti-Stokes：提供固有校准参考，SNR 显著提升；
- 激发波长可选：532/785/830nm 单波长或 830+638nm 双波长，多模功率可达 300mW；
- 双偏振型可选：同时测量两个偏振方向的拉曼散射；
- 光纤耦合输出：可灵活对接多种光谱仪；
- 多种采样附件：光谱仪、探头尖、显微镜适配、小瓶架、WALDO 高通量系统等即插即用；
- 免样品制备：实时原位分析，无需离线取样。
【典型应用】
- 过程监测：相变与固态化学过程监控；
- 结晶度监测：无定形固体分散体（ASD）在线结晶度监测；
- 多晶型研究：多晶型区分与盐筛筛选；
- 结晶度计：结晶度监测与定量；
- 共晶研究：共晶形成表征与观察；
- 纳米材料：TMDs 等二维纳米材料厚度与取向表征；
- 聚合物结构表征。
【联系方式】
17317958112
技术参数
| 激发波长 | 单波长 532 / 785 / 830nm；双波长 830+638nm |
| 样品口功率 | 75mW（532nm 单模）；50mW（830nm 单模）；300mW（多模）；100mW（638nm 多模）+300mW（830nm 多模，双波长） |
| 光谱范围（785nm） | 740~1040nm；-770~+3120cm⁻¹ |
| 光谱范围（830nm） | -1460~+2430cm⁻¹ |
| 杂散光（单色输入） | <0.03%（距峰值±40nm） |
| 探头重量 | 1.6kg（TR-PROBE）；3.5kg（CleanLine）；6.9kg（Spectrograph） |
| 探头尺寸（L×W×H） | 215.9×76.2×58.4mm（不含采样附件） |
| 采样附件 | TR-ACC-SPEC 光谱仪 / TR-ACC-PRTIP 探头尖 / TR-ACC-MICRO 显微镜适配 / TR-ACC-VIALKIT 小瓶架 / TR-WP WALDO 高通量系统 |
技术数据
TR-PROBE THz-Raman™ 探头 规格参数表
| 项目 | TR-PROBE | CleanLine | Spectrograph |
|---|---|---|---|
| 激发波长 | 单波长 532 / 785 / 830nm；双波长 830+638nm | ||
| 样品口功率 | 75mW（532 单模） 50mW（830 单模） 300mW（多模） | 100mW（638nm 多模）+300mW（830nm 多模，双波长） | |
| 光谱范围（785nm） | 740~1040nm | -770~+3120cm⁻¹ | |
| 光谱范围（830nm） | -1460~+2430cm⁻¹ | ||
| 杂散光（单色输入） | <0.03%（距峰值 ±40nm） | ||
| 重量 | 1.6kg | 3.5kg | 6.9kg |
| 外形尺寸（L×W×H） | 215.9×76.2×58.4mm | 229×199×89mm | 266×155×162mm |

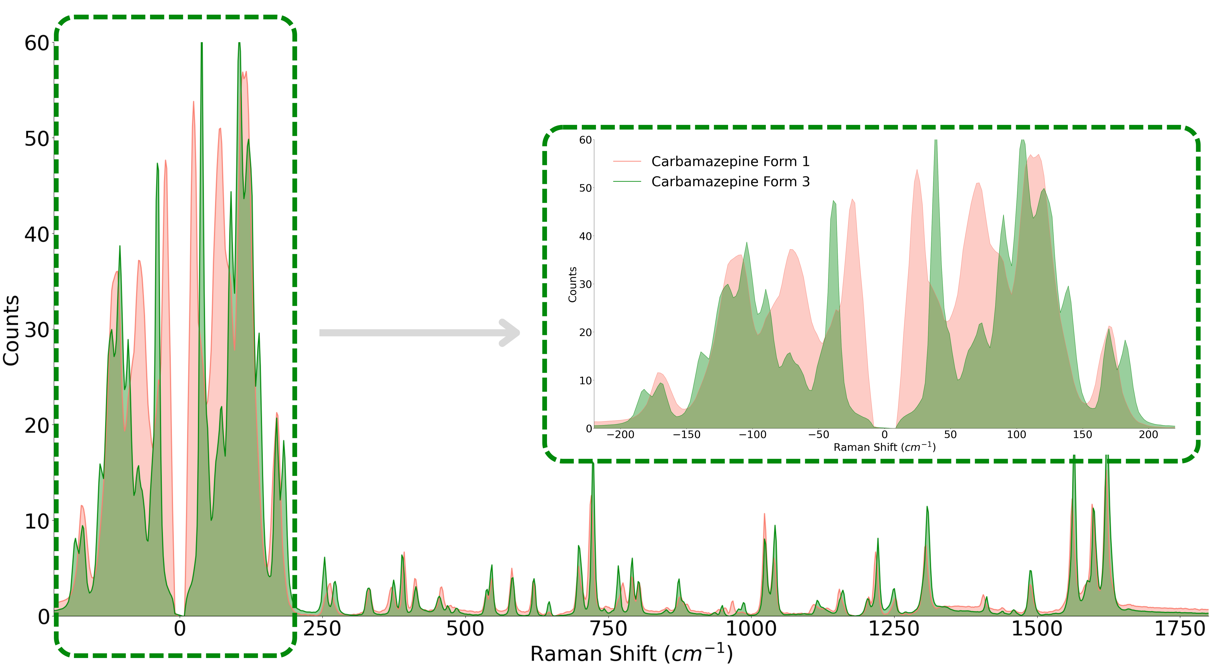

应用实例：卡马西平晶型 1 与晶型 3 拉曼光谱（785nm 激发），低波数区晶型差异清晰可辨

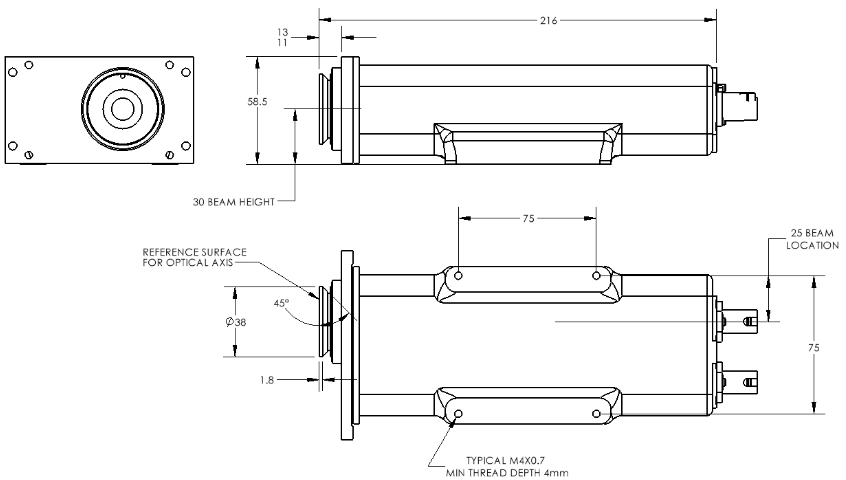

Outline Drawing（外形尺寸，单位 mm；BEAM HEIGHT 30mm，45° 接口，M4×0.7 安装螺纹）
