平凸柱面透镜（CLB-P / CLSQ-P 系列）
型号：CLB-P；CLSQ-P
产品简介
平凸柱面透镜（CLB-P/CLSQ-P 系列）：在垂直方向具有凸透镜曲率、水平方向无曲率，用于将激光聚光成细线状光束，或改变照明光纵横比。提供 BK7（可见光~近红外，三种防反射膜）与合成石英（350nm 以下深紫外高损伤阈值）两种材质，焦距 15~1000mm，外形 10×10~30×100mm，适用于激光线光整形、流体测量、光学系统光束整形等场景。产品描述
【产品概述】

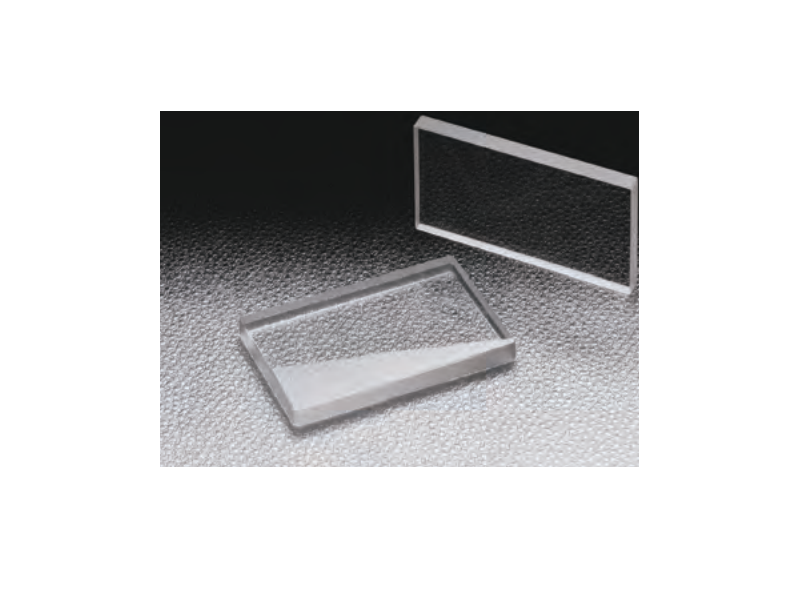

平凸柱面透镜（柱面平凸透镜）在垂直方向具有凸透镜曲率、水平方向没有曲率，用于将激光聚光成细线形状（线光斑），或用于流体测量等需要较宽线状光束的场景；在光学系统中使用柱面透镜可以改变光束形状或照明光的纵横比。
【产品特点】
- 两种材质可选：BK7（CLB 系列，可见光~近红外）与合成石英（CLSQ 系列，可用于 350nm 以下紫外光，高激光损伤阈值）
- BK7 透镜备有可见光、近红外、红外三种类型的防反射膜（PM / PIR1 / PIR2）
- 焦距范围 15~1000mm，外形尺寸 10×10~30×100mm，规格齐全
- 承接目录之外的外径尺寸或焦距产品定制；承接无镀膜透镜上蒸镀特定波长防反射膜
- 配套柱面透镜支架 CHA-25 / CHA-60 / CHA-130
【共同指标】
| 指标 | CLB：BK7 | CLSQ：合成石英 |
|---|---|---|
| 设计波长 | 546.1 nm | |
| 折射率 | ne = 1.519 | ne = 1.460 |
| 镀膜 | 无镀膜：型号末尾 P；防反射膜：PM, PIR1, PIR2 | |
| 激光损伤阈值（参考值） | 防反射膜 4 J/cm²（脉冲宽 10ns，重复频率 20Hz） | |
| 有效直径 | 外形尺寸 90% 的长方形内接圆或椭圆 | |
| 表面质量 | 20-10 | |
【应用领域】
- 激光聚光成细线（线光斑）实验
- 流体测量等需要较宽线状光束的场景
- 改变光束形状或照明光的纵横比
【使用注意】
- 柱面平凸透镜有色差，焦距随波长变化
- 光线有方向性，请务必从凸面一侧射入平行光，否则球差变大、聚光线条变宽
- 无镀膜透镜正面与反面均有反射损失，透过率约 90%
技术参数
| 材质 | BK7（CLB）；合成石英（CLSQ） |
| 设计波长 | 546.1 nm |
| 折射率 | BK7：ne=1.519；合成石英：ne=1.460 |
| 镀膜 | 无镀膜（P）/ 可见光AR（PM）/ 近红外AR（PIR1）/ 红外AR（PIR2） |
| 激光损伤阈值 | 防反射膜 4 J/cm²（脉冲宽10ns，重复频率20Hz） |
| 有效直径 | 外形尺寸90%的长方形内接圆或椭圆 |
| 表面质量 | 20-10 |
| 外形尺寸 | 10×10 ~ 30×100 mm |
| 焦距 | 15 ~ 1000 mm |
| 适用支架 | CHA-25 / CHA-60 / CHA-130 |
技术数据

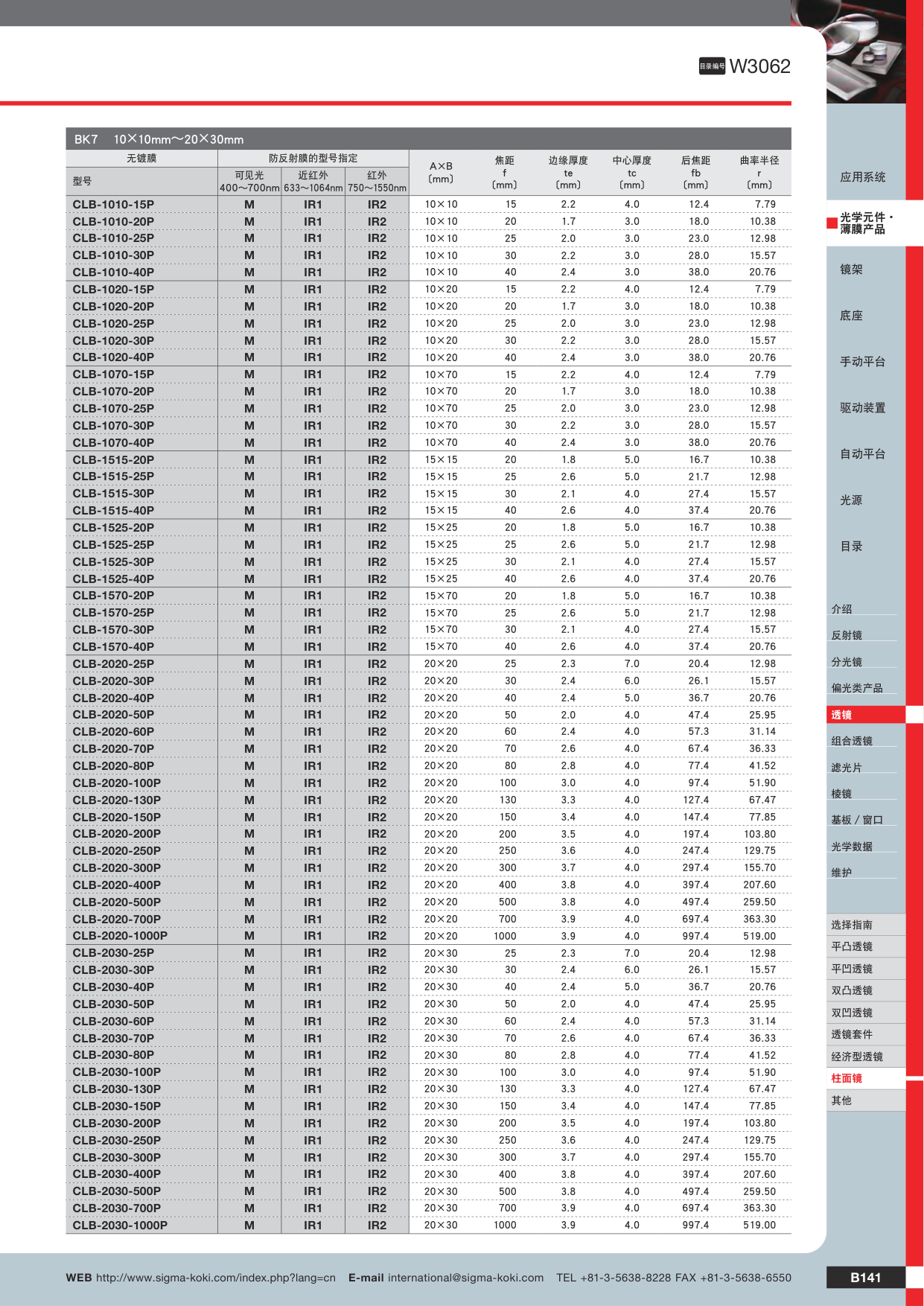

平凸柱面透镜 参数选型表
