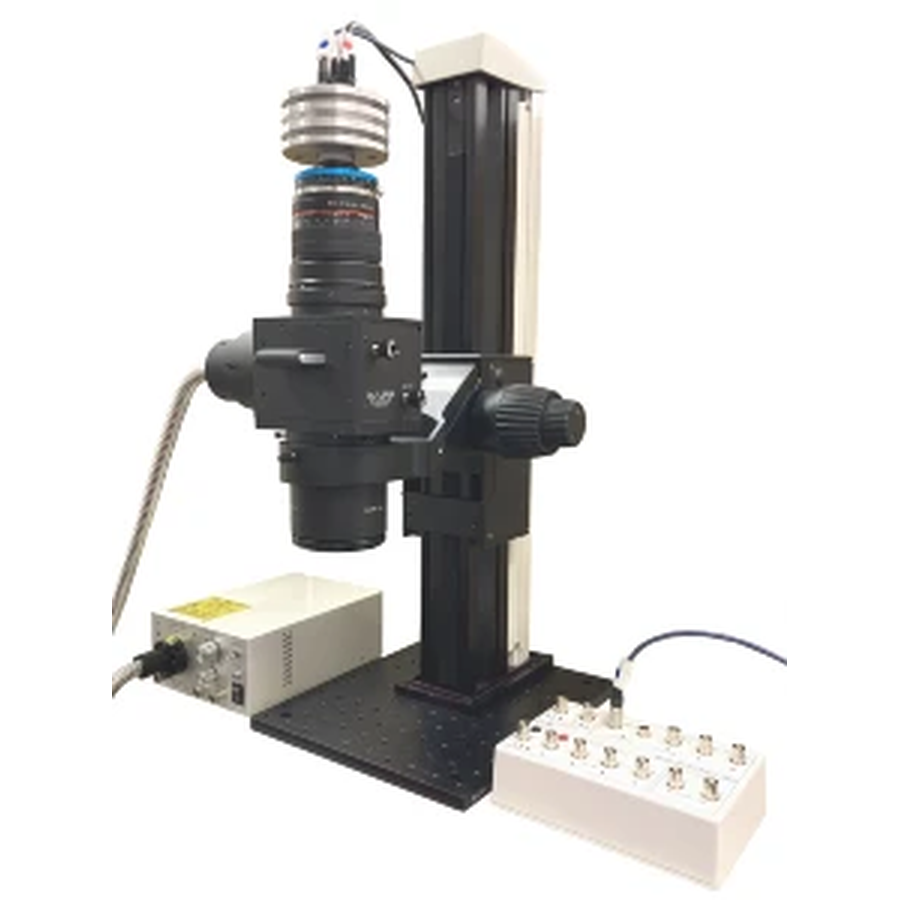

BV-XB1 高分辨率荧光成像系统
型号：BV-XB1
产品简介
BV-XB1 高分辨率荧光成像系统，尚朴光电提供 SciMedia 官方产品与服务。
产品描述
【产品概述】
BV-XB1 是 SciMedia 高分辨率荧光成像系统，将 1,920×1,200 像素高分辨率相机与专为生物成像实验开发的图像采集软件相结合；系统包含 ESTM-9 多功能刺激器，具备外部相机控制、外部照明控制、脉冲输出、模拟输出与模拟输入记录功能。本产品仅供科研使用（RUO）。
【核心特性】
（1）高分辨率：1,920×1,200 像素；
（2）大传感器：11.3mm × 7.1mm（SONY IMX174）；
（3）宽视场：7.1mm×4.4mm 至 17.9mm×11.2mm（配 THT）；
（4）宽动态范围：73.7dB；低暗噪声：6.6 e-；
（5）一体化配置：相机 + 采集/分析软件 + ESTM-9 多功能刺激器。
【典型应用】
宽场钙成像；内源光学信号（IOS）成像；GCaMP 成像；FRET 成像。
尚朴光电提供从方案设计、系统集成到测试交付的全流程服务，可根据客户应用场景定制配置，并提供安装调试与培训支持。
技术参数
| 型号 | BV-XB1 |
| 分辨率 | 1,920 × 1,200 像素 |
| 传感器 | SONY IMX174 CMOS（1/1.2 英寸） |
| 像元尺寸 | 5.86µm × 5.86µm |
| 动态范围 | 73.7dB |
| 最大帧率 | 570fps（384×240） |
| 配置 | 高分辨率相机 + 软件 + ESTM-9 多功能刺激器 |
技术数据
规格表 / Specifications
| 项目 Item | 规格 Specification |
|---|---|
| 系统名称 System | 高分辨率荧光成像系统 High Resolution Imaging System |
| 型号 Model | BV-XB1 |
| 标准配置 Standard Config. | 相机头（1）、ESTM-9、PC、显示器、采集/分析软件 |
| 支持操作系统 Supported OS | Windows 10 64bit |
| 相机传感器 Image Sensor | SONY IMX174 CMOS（1/1.2 英寸） |
| 分辨率 Resolution | 1,920 × 1,200 |
| 活动像区 Active Area | 11.3mm × 7.1mm |
| 像元尺寸 Pixel Size | 5.86µm × 5.86µm |
| 快门方式 Shutter | 全局快门 Global Shutter |
| 最大帧率 Max Frame Rate | 78.11fps@1920×1200 / 249.44fps@960×600 / 362.82fps@640×400 / 469.48fps@480×300 / 570.13fps@384×240 |
| 量子效率 QE | 70% |
| 暗噪声 Dark Noise | 6.6 e- |
| 饱和容量 Saturation | 31.7ke- |
| 动态范围 Dynamic Range | 73.7dB |
| 位深 Bit Depth | 12bit |
| 接口 Interface | USB3.0 |
| 镜头接口 Lens Mount | C-mount |
| 相机尺寸 Dimension | 29.3mm × 29mm × 29mm，80g |
| ESTM-9 刺激器 | 脉冲输出 4ch（BNC）；模拟输入 2ch；模拟输出 2ch；相机 I/O 2ch |
数据来源：SciMedia 官方资料
