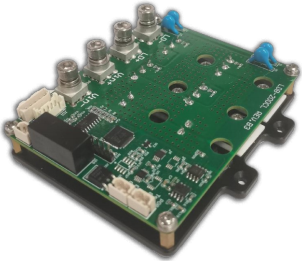

高压驱动模块
产品简介
连续或脉冲输出，适用于各种恒流器件驱动，如半导体激光器、 LED发光二极管等。
应用涵盖激光焊接、 激光打标等工业及科研领域。
产品描述
一、产品概述
连续或脉冲输出，适用于各种恒流器件驱动，如半导体激光 器、 LED 发光二极 管等。 应用涵盖激光焊接、 激光打标等工业及科研领域。 激光器驱动模块为半导体激光器、LED 等恒流器件提供稳定的恒流驱动，支持连续与脉冲两种输出模式，电流范围与脉冲参数可按应用配置，具备过流、过压保护与外部调制接口，广泛用于激光焊接、激光打标、激光雷达、光纤传感等工业与科研领域，也可按客户需求提供定制化驱动方案。
二、核心参数
具体规格参数按型号提供，详询尚朴光电技术支持获取详细技术资料与选型建议。
模块化设计、接口规范、即插即用，支持多种控制与通讯方式，可按客户系统需求提供参数定制与集成支持。
三、典型应用
激光测试与测量；科研实验；工业在线检测；OEM 系统集成；技术支持与服务。
技术参数
| 1 | 1 |
技术数据
|
|
参数名称 |
指标内容 |
单位 |
|
|
|
电源电压（控制回路） |
18~36 |
V |
|
|
|
电源电流（控制回路） |
0.1 |
A |
|
|
|
电源电压（负载回路） |
30~200 |
V |
|
|
|
驱动电流（负载回路）连续输出 |
0~50 |
A |
|
|
|
驱动电流（负载回路）脉冲输出 |
0~200 |
A |
|
|
|
电流上升/下降沿 |
20~35 |
us |
|
|
|
响应时间 |
< 5 |
us |
|
|
|
电流纹波 |
< 50 |
mA |
|
|
|
电流温漂 |
< 10 |
ppm |
|
|
|
适用重频范围 |
连续或≤200Hz |
- |
|
|
|
脉宽 |
≤600 |
us |
|
|
|
通信协议 |
RS422 |
- |
|
|
存储温度 -45~125 ℃ 模块重量 <220 g 外形尺寸 100 ×80 × 50 mm |
||||
