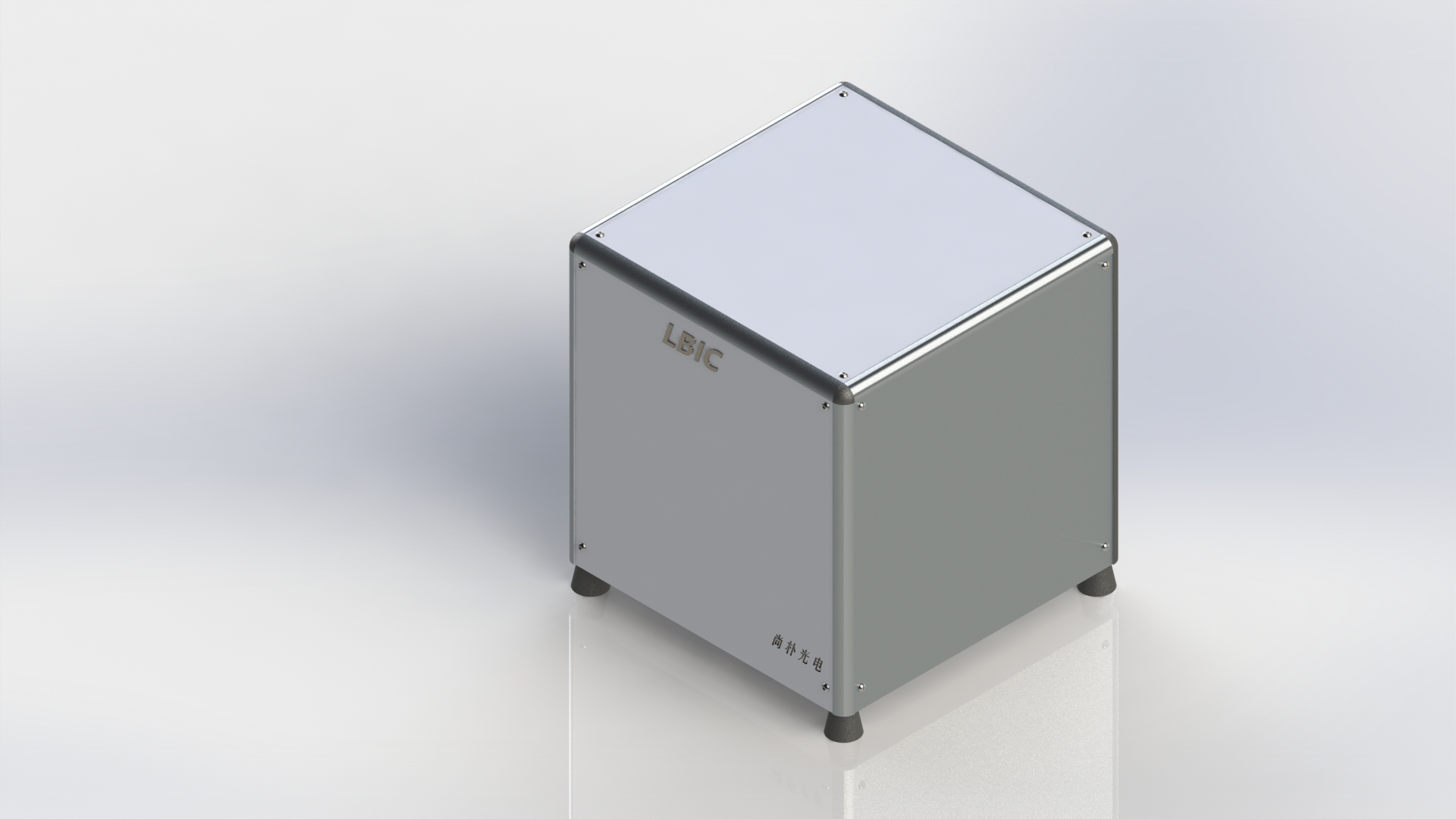

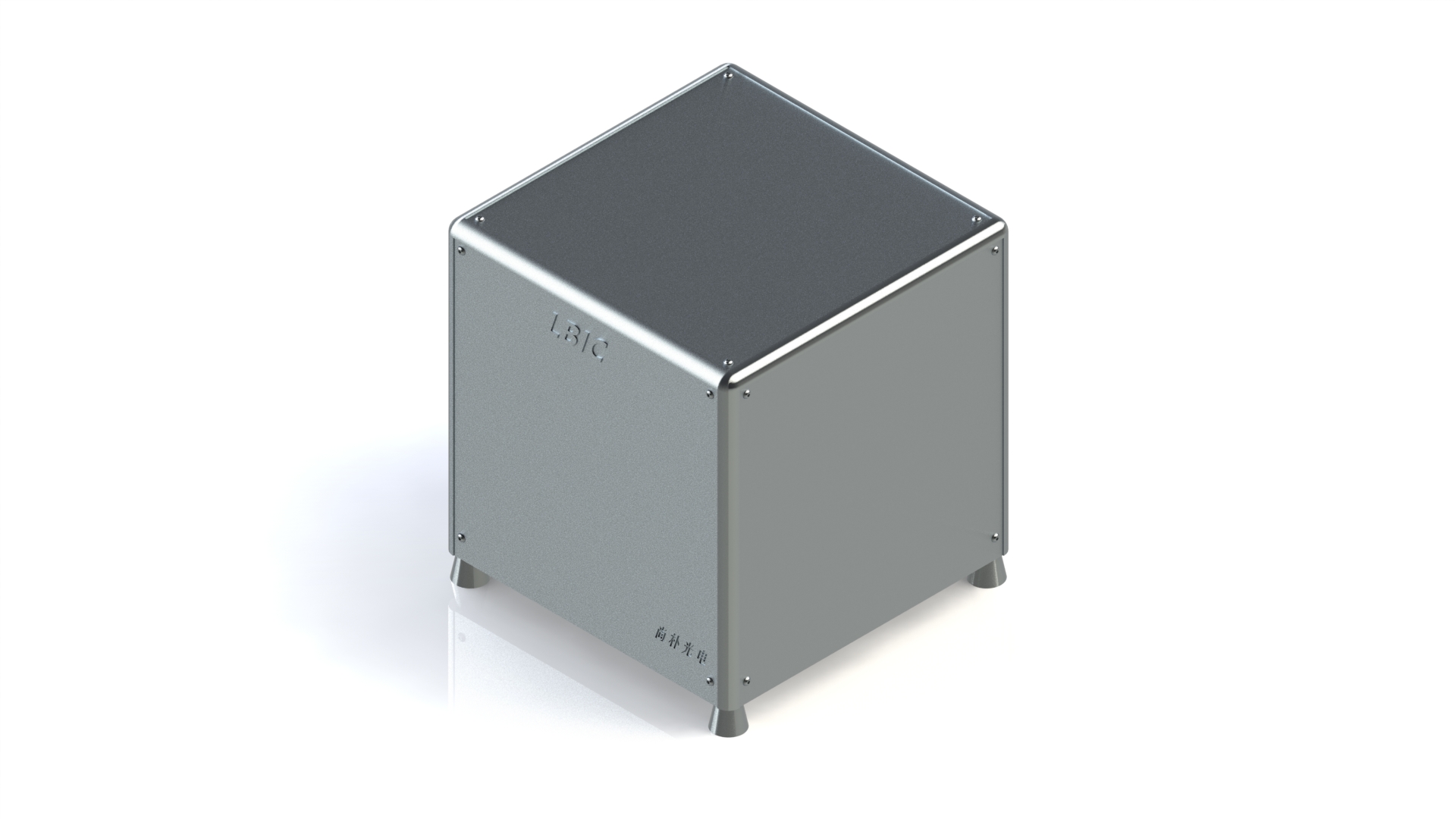

多波长高速激光诱导电流检测系统（LBIC）

一、产品概述

H-LBIC-1000多波长高速激光诱导电流检测系统是面向半导体光电器件、太阳电池和钙钛矿电池表征与缺陷检测的新一代高速LBIC检测设备，突破了国内现有LBIC检测速度慢、扫描时间过长的瓶颈，已在尚朴光电获得应用并取得理想结果，达到国内先进水平。

二、检测原理

系统基于激光束在电池表面的逐点扫描，通过激发局部光电效应获取电流响应信号。多波长光源协同不同材料的吸收特性，实现对PN结质量、载流子寿命及表面复合速率的综合分析；高精度振镜与动态聚焦技术使激光光斑在微米尺度精准定位，同步采集每点光电流强度，构建二维光电响应分布图；结合机器视觉定位缺陷位置与形态，边缘增强算法提取低对比度缺陷特征，空间频域滤波抑制环境噪声，依据莫尔条纹原理设计的参考光栅有效校正扫描非线性畸变，图像几何精度优于±1.5μm。

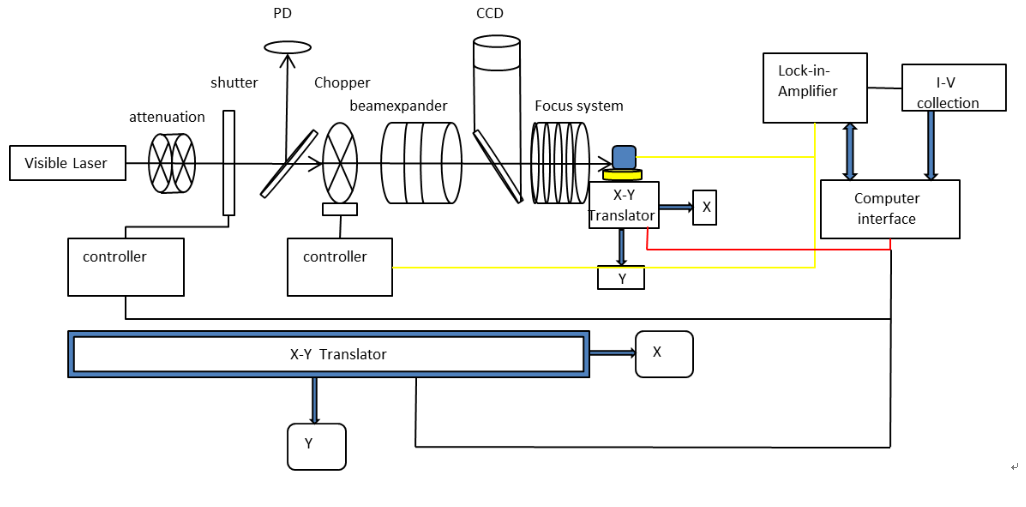

图1 LBIC检测原理示意图

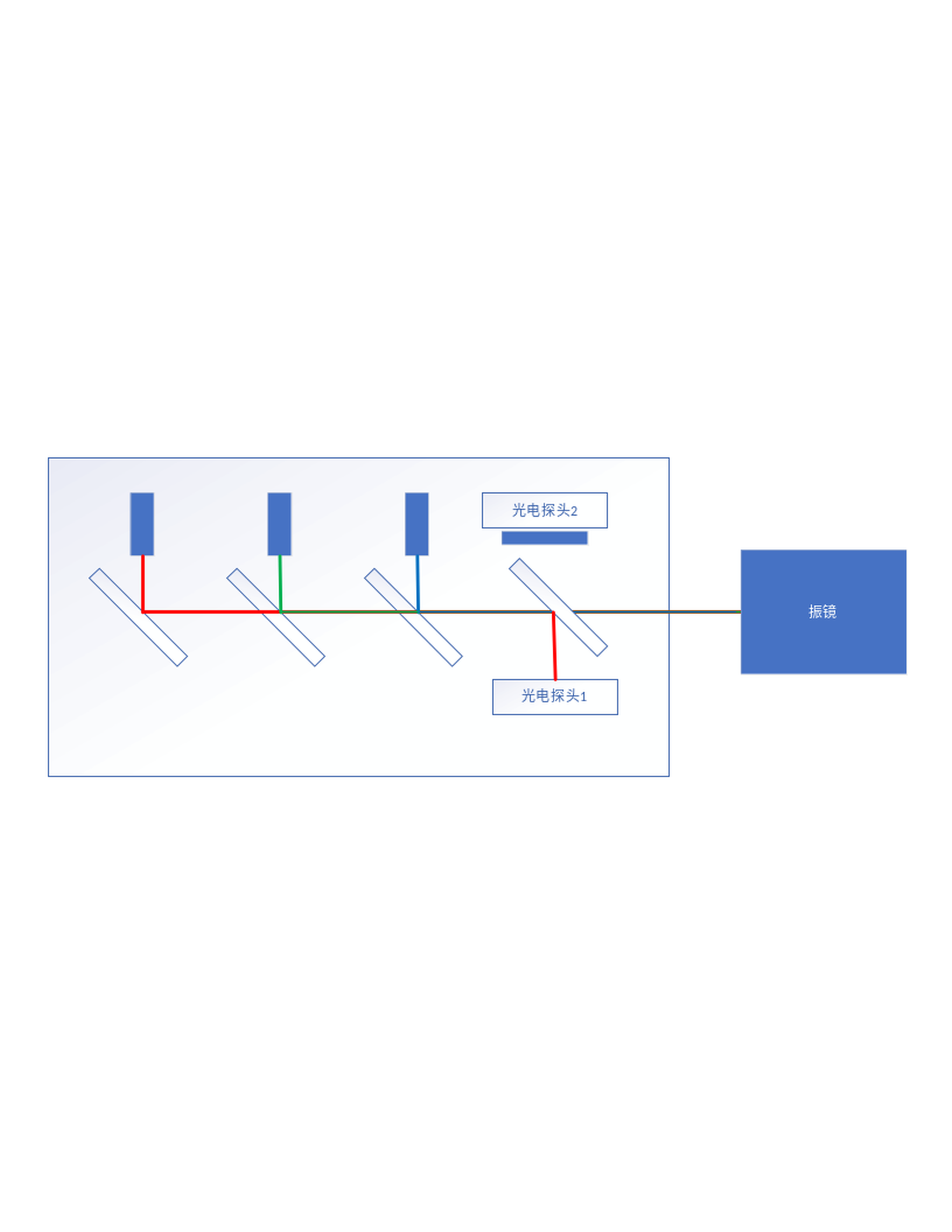

图2 多波长激光合束光路原理图

三、四大技术创新

• 振镜高速扫描：通过振镜的高速扫描，实现光电器件的快速检测，扫描速度最高5 kHz；
• 高速时间同步：振镜控制卡与数据采集卡硬件触发精准同步，确保每个采样点与激光照射位置严格对应，解决高速扫描定位问题；
• 小波算法优化：通过小波算法优化，实现高质量成像与缺陷特征辨识；
• 多波长切换：455/532/630/808 nm多波长集成，软件指令继电器自动切换，适配不同材料吸收特性。

四、系统组成

• 激光源模块：多波长半导体激光器（455/532/630/808 nm），恒流驱动，功率波动<±0.5%；
• 激光合束系统：多波长合束，光电探头实时监控激光功率稳定性；
• 高速振镜扫描单元：8000点/秒扫描速度，定位延迟<10μs，支持光栅式、螺旋式及自定义轨迹；
• 精密运动平台：剪切升降台Z轴动态聚焦，步进电机256细分驱动，定位精度±2μm；
• 探针台与样品台：快速更换被测物，确保检测过程连接良好；
• 信号采集模块：低噪声跨阻放大器（可编程增益），16位多通道采集卡200 MS/s同步采集，通道隔离度优于80 dB；
• 控制软件平台：全局快门工业相机实时监控、测距机自动聚焦、LBIC快速扫描软件实现扫描-采集-分析流水线作业。

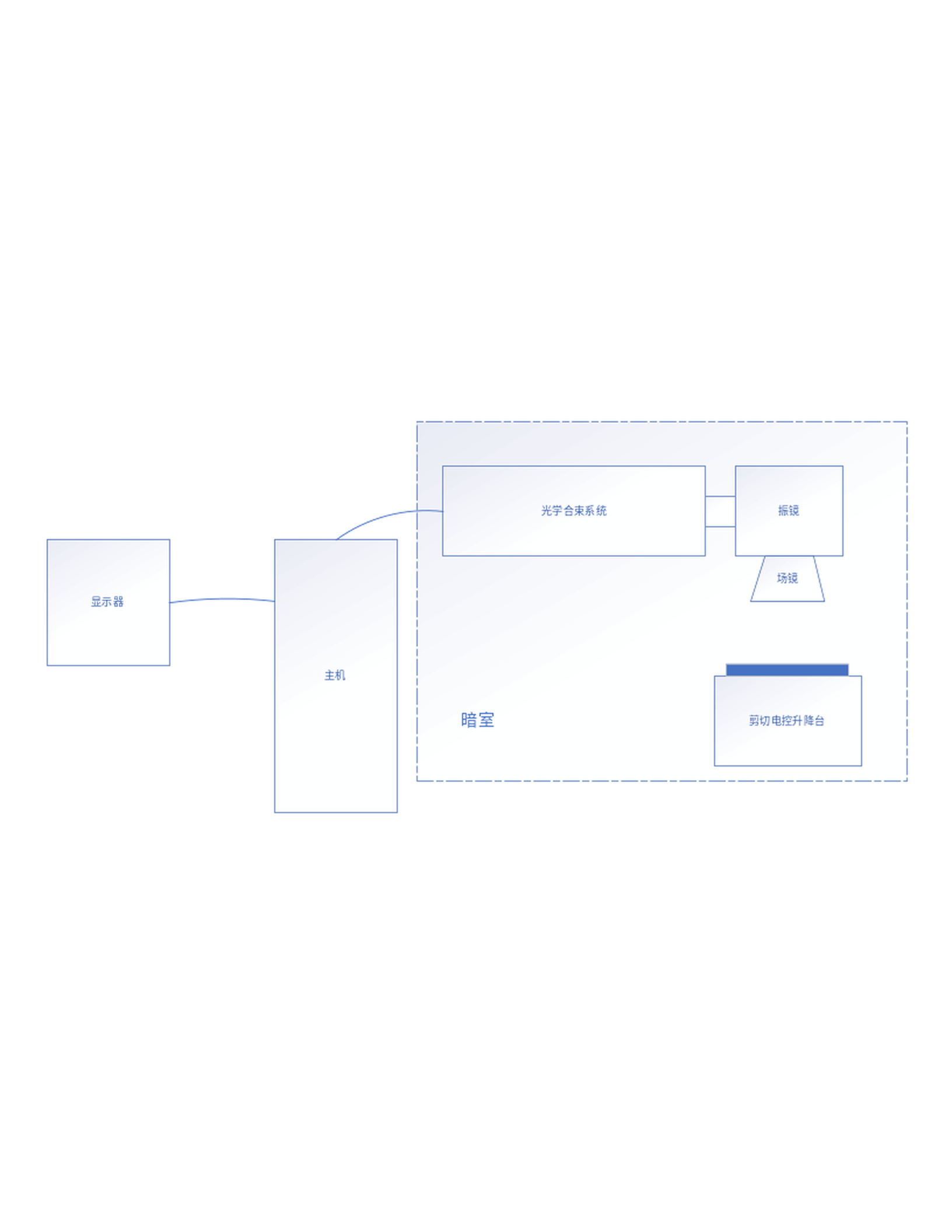

图3 系统硬件布局图（暗室设计）

五、关键技术指标

六、软件平台

配套LBIC快速扫描软件支持扫描设置、连接设备、自动对焦、扫描模式/范围/速度/步数/电源等参数配置，检测结果以彩色热力图直观呈现，自动生成包含缺陷类型、坐标位置及置信度的结构化报告，满足光伏产线大批量电池在线检测需求。

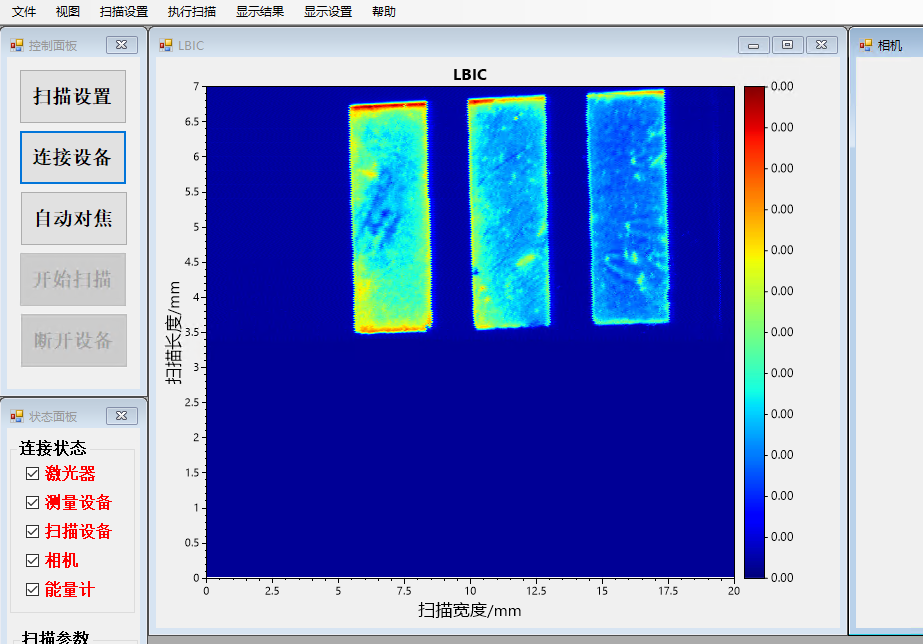

图4 LBIC快速扫描软件界面

七、典型应用

• 太阳电池短路电流分布、并联电阻、表层缺陷与晶界/位错成像检测；
• 钙钛矿电池载流子收集效率、均匀性与退化区域识别；
• 硅光电器件PN结质量与载流子寿命分析；
• 半导体材料多波长吸收特性与量子效率分布评估；
• 光伏产线大批量电池片高速在线检测与质量控制。

八、服务保障

尚朴光电提供需求分析、系统集成、安装调试、操作培训与售后技术支持的全流程服务，可根据测试需求灵活配置。
