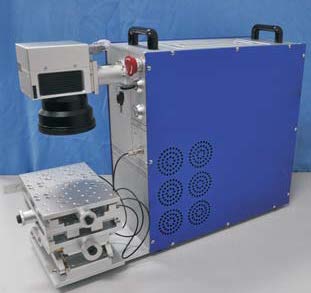

激光超声可视化系统

一、产品概述

激光超声场检测仪是利用激光脉冲在介质中产生超声波并用压电式超声波传感器来检测超声回波（直达波或散射波），其检测仪主要包括三部分：脉冲激光器，压电式超声波传感器、激光自动扫描控制和信号采集处理装置。脉冲功率激光器通过激发被检试样表面产生很窄的超声脉冲，而压电传感器来检测激光脉冲所产生的超声波，通过信号采集和处理系统来得到所检测试样的缺陷。该检测在时间和空间均具有较高的分辨率，具有频带宽及检测可达性好，操作方便等优点，尤其适用于快速激光超声实验研究。 此激光超声场检测仪采用脉冲激光器和压电式超声波传感器结合实现激光超声场的可视化检测，能快速实时观察到超声波的动态传播，可直观判断超声场中是否存在由缺陷引起的异常散射，为进一步的定量检测分析评价提供可靠依据。不仅适用于实验室复杂结构超声场及与缺陷相互作用规律的研究，也适用于现场的材料结构的超声无损检测,可实时快速得到材料无损检测的A扫图，B扫图，最大振幅图及超声传播的动画图。 该仪器系统软件基于Matlab图形界面开发，具有丰富的信号分析和图像处理能力。系统完全开放，非常适合系统的二次开发和升级，实现用户定制化功能和界面。 产品由尚朴光电提供，具备稳定的性能与可靠的质量，可按客户需求提供选型、定制与技术支持。

二、核心参数

· 检测带宽：DC-24MHZ

三、典型应用

科研与工业应用；精密测量；OEM 系统集成；技术服务与支持。
