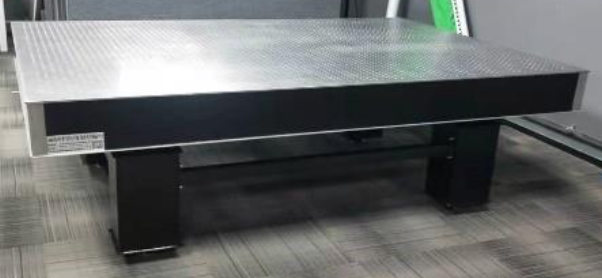

气浮精密光学隔振平台
产品简介
尚朴光电提供高精度气浮光学隔振平台，为光学实验、激光测量与精密装配提供稳定基础，适用于科研实验室与光学系统集成场景。
GJ-SLM型气浮精密光学隔振平台是依据既要具备气浮平台的隔振性能，又要具有阻尼平台的稳定性的特点，而研制开发的又一款气浮阻尼型精密光学隔振平台, 广泛运用于显微镜、医疗生物、光路测试、光学测量,激光扫描、激光干涉光谱实验、精密检测 集成电子;对振动要求非常高的仪器设备,该平台特点：具有气浮平台同样的隔振性能与隔振效果、在设计载负的范围内平台的稳定性可与阻尼平台媲美,
应用领域：显微镜、医疗生物、光路测试、光学测量,激光扫描、激光干涉光谱实验、精密检测集成电子;对振动要求非常高的仪器设备
产品描述
GJ-SLM型气浮精密光学隔振平台是依据既要具备气浮平台的隔振性能，又要具有阻尼平台的稳定性的特点，而研制开发的又一款气浮阻尼型精密光学隔振平台, 广泛运用于显微镜、医疗生物、光路测试、光学测量,激光扫描、激光干涉光谱实验、精密检测 集成电子;对振动要求非常高的仪器设备,该平台特点：具有气浮平台同样的隔振性能与隔振效果、在设计载负的范围内平台的稳定性可与阻尼平台媲美,
应用领域：显微镜、医疗生物、光路测试、光学测量,激光扫描、激光干涉光谱实验、精密检测集成电子;对振动要求非常高的仪器设备
技术参数
| 台板尺寸（mm） | 900×600 |
技术数据
|
固有频率 |
垂直：1.0～1.8Hz, 水平：1.0～1.5Hz |
|
隔振方式 |
空气弹簧 |
|
调平方式 |
手动 |
|
阻尼方式 |
空气垫 |
|
平台高度 |
800mm |
|
工作压力 |
0.2～0.4MPa |
|
隔振效率 |
垂直方向固有频率＜1.2Hz 隔离度 〉95% 5Hz 90% 10Hz 水平方向固有频率＜1.8Hz 隔离度 〉 90% 5Hz 98% 10Hz |
|
台板平面度 |
≤0.02mm/m² |
|
台板粗糙度 |
≤0.8μm，表面亚光处理 |
|
调节高度 |
±10mm |
3.【技术参数】
1;以平台外形尺寸： 2400*1200*800mm空气垫自平衡精密光学隔振平台
2．平台台体结构： 平台台体整体结构为三层蜂窝夹芯钢结构
3.平台台体厚度： 200mm,
4. 台体台面材质; 1Cr17高导磁不锈钢（也称SUS430不锈钢）
5.台体内部结构：5mm碳钢蜂窝钢结构，防形变热处理工艺和整体框架焊接工艺加工，保证足够的刚性；
6.台体底板材质与厚度：优质中碳厚5mm
7.平台离地高度： 800mm
8.台面平整度： 0.02-0.05mm/m2 ；
9.台面粗糙度： 0.8微米；
10.台面螺孔距： 25*25mm ；
11.孔 径： M6 ；
12.振 幅： <0.0002um
13.台体内部结构： 采用5mm厚优质碳钢条压制成合并形成蜂窝钢结构，具有高抗强度最大（变形量）动扰度系数：0.551*10-3

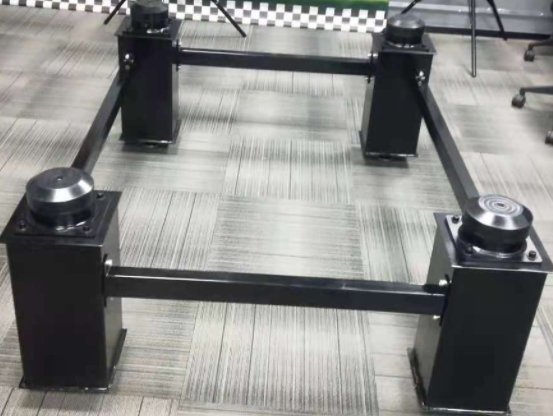

14..防振系统 ： （每个平台配4点支撑空气垫隔振支撑架一套）
4点200*200mm方形钢管支撑架上端配置4个GJ-SLM空气垫，一次充气后无需重新充气 （具有水平高稳定性）
15.固有频率： 垂直1.0-1.8Hz、 水平1.0-1.5Hz；
垂直方向固有频率小于1.2Hz 隔离度 〉95% 5Hz 90% 10Hz
水平方向固有频率小于1.8Hz 隔离度 〉 90% 5Hz 98% 10Hz
