THz太赫兹探测器
产品简介

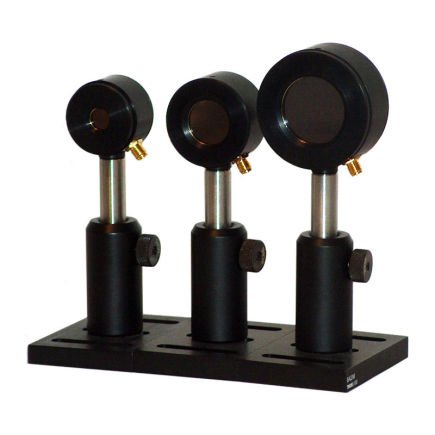

尚朴光电提供 THz 太赫兹热释电探测器系列（THZ10 / THZ20 / THZ30），针对太赫兹波段优化，体积小、有效面积大、响应时间短，可组成太赫兹功率计与能量计，广泛用于太赫兹激光功率测量、太赫兹光谱与成像等科研应用。
产品描述
技术参数
| 有效面积直径 | 10 / 20 / 30 mm |
| 热时间常数 | 50 ms |
| 最大功率密度 | 15 mW/cm² |
| 典型电流灵敏度 | 0.5–0.6 µA/W |
| 上升时间 | 100 µs (THZ10) / 700 µs (THZ20) / 2000 µs (THZ30) |
| 最大斩波速率 | 500 Hz (THZ10) / 200 Hz (THZ20) / 80 Hz (THZ30) |
| 功率测量范围 | 8 µW–10 mW (THZ10) / 10 µW–10 mW (THZ20) / 20 µW–100 mW (THZ30) |
| 能量灵敏度 | >500 V/J (THZ10) / >200 V/J (THZ20) / >20 V/J (THZ30) |
| 最小可测能量 | 0.5 µJ (THZ10) / 1 µJ (THZ20) / 2 µJ (THZ30) |
| 校准 | PTB Berlin 1.4 THz |
技术数据
技术数据
工作原理：太赫兹热释电探测器针对 THz 波段优化，体积小、有效面积大、响应时间短。辐射脉冲被宽带金属吸收体吸收（约 50% 吸收、25% 反射、25% 透射由吸收阱吸收），热量经热传导传递至热释电传感材料，在传感器两相对表面产生自由电荷。
信号检测：采用高负载电阻电压检测实现能量测量；采用跨阻放大器电流检测实现功率测量。

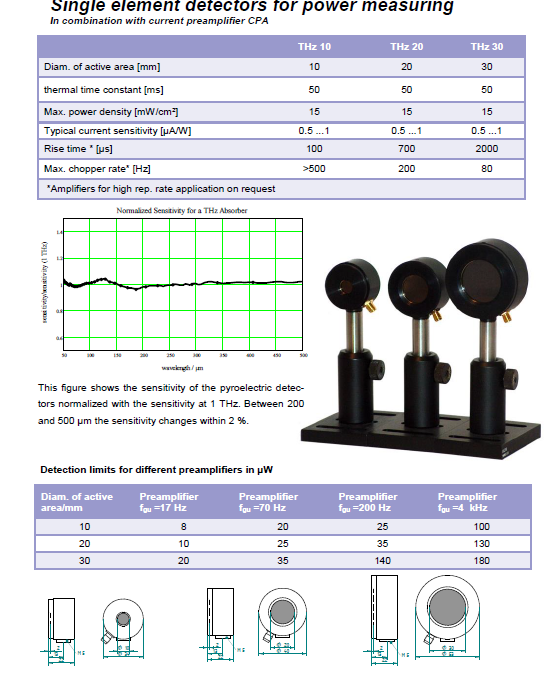

吸收特性：THz 吸收体在 200–500 µm 波长范围内归一化灵敏度变化小于 2%，更长波长（至 cm 级）吸收特性同样优异。
校准：所有探测器在 PTB Berlin 以 1.4 THz 结合电流前置放大器（V/W 校准）校准；PTB 确认吸收特性与波长近似无关直至 600 µm，更长波长（至 3 mm）已有实验确认。
检测极限（与 CPA 前置放大器配合，带宽 17 Hz / 70 Hz / 200 Hz / 4 kHz）：THZ10：8 / 20 / 25 / 100 µW；THZ20：10 / 25 / 35 / 130 µW；THZ30：20 / 35 / 140 / 180 µW。
HS 高灵敏度型号：THZ10 HS / THZ20 HS 提供 1.5–1.8 µA/W 的更高电流灵敏度，热时间常数 20 ms，适合低功率测量（1 µW 起）；HS 型因传感器电容较高，不建议用于能量测量。
系统配置：与 CPA 电流前置放大器配合实现连续激光功率测量（配斩波器）；与 VPA 电压前置放大器配合实现 µJ/mJ 级能量测量；与 SLT-THz100 锁相放大器配合实现高灵敏度测量。
