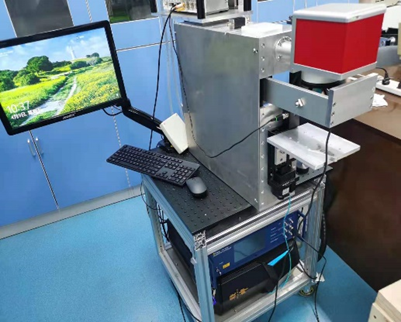

激光超声检测系统
型号：LU
产品简介
激光超声场检测仪是利用高能激光脉冲在介质中产生超声波并用压电式超声波传感器来检测超声回波（直达波或散射波），其检测仪主要包括三部分：高能脉冲激光器，激光干涉仪、激光自动扫描控制和信号采集处理装置。高能脉冲激光器通过激发被检试样表面产生很窄的超声脉冲，而激光干涉仪来检测激光脉冲所产生的超声波，通过信号采集和处理系统来得到所检测试样的缺陷。该检测在时间和空间均具有较高的分辨率，具有频带宽及检测可达性好，操作方便等优点，尤其适用于快速激光超声实验研究和各种实际应用需求。
应用：

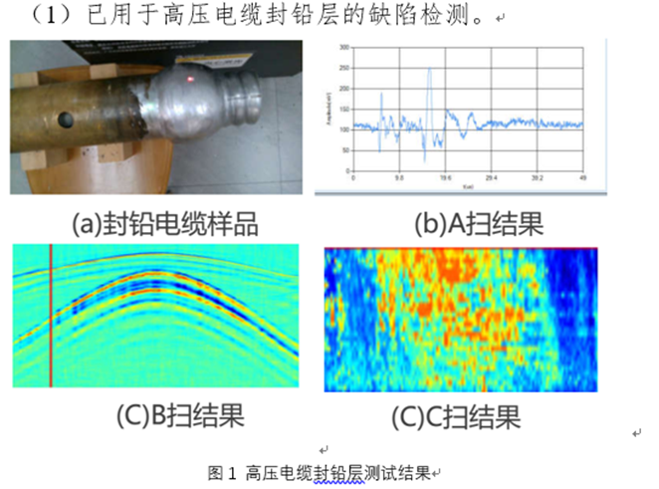

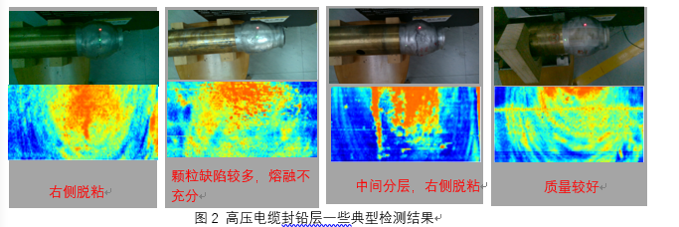

- 高压电缆铅封层激光超声无损检测
- 复合材料的缺陷检测
- 特种材料的应力测试
产品描述
一、产品概述
激光超声场检测仪是利用高能激光脉冲在介质中产生超声波并用压电式超声波传感器来检测超声回波（直达波或散射波），其检测仪主要包括三部分： 高能脉冲激光器 ，激光干涉仪、激光自动扫描控制和信号采集处理装置。高能脉冲激光器通过激发被检试样表面产生很窄的超声脉冲，而激光干涉仪来检测激光脉冲所产生的超声波，通过信号采集和处理系统来得到所检测试样的缺陷。该检测在时间和空间均具有较高的分辨率，具有频带宽及检测可达性好，操作方便等优点，尤其适用于快速激光超声实验研究和各种实际应用需求 。 应用： 高压电缆 铅封层 激光超声无损检测 复合材料的缺陷检测 特种材料的应力测试 产品由尚朴光电提供，具备稳定的性能与可靠的质量，可按客户需求提供选型、定制与技术支持。
二、核心参数
· 激光器波长：1064nm
· 激光输出能量：600mJ
· 工作距离：5米
· 带宽：24MHZ
三、典型应用
高压电缆 铅封层 激光超声无损检测 复合材料的缺陷检测 特种材料的应力测试；科研与工业应用；精密测量；OEM 系统集成；技术服务与支持。
技术参数
| 激光器波长 | 1064nm |
| 激光输出能量 | 600mJ |
| 工作距离 | 5米 |
| 带宽 | 24MHZ |
技术数据

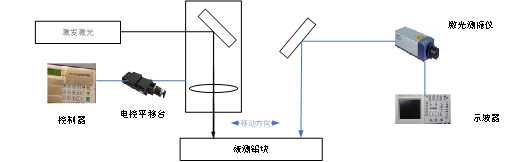

激光超声检测系统原理图：
激光超声检测系统硬件配置需求：
- 高能脉冲激光器：600mJ@ 1064nm@10HZ
- 振镜扫描：视角±20O，工作距离 0.1m，扫描速度：100Hz
- 单通道高速数据采集卡：采样频率不低于100MHz

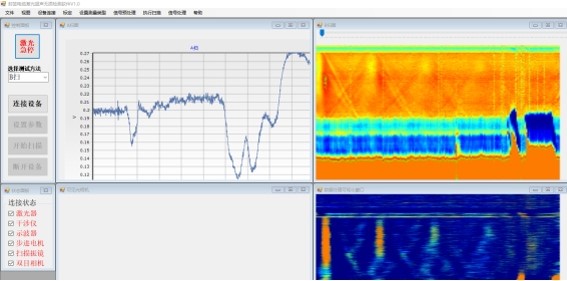

- 图像表示：超声波A扫描波形、 B扫描图像、最大振幅图及声场动画
- 便携式电脑：联想ThinkPad（i3，2.5GHz， 4G内存）
- 激光扫描范围：不小于50mm*50mm
- 激光干涉仪
- 高速采集卡
检测对象：金属表面及亚表面的孔洞、裂缝、腐蚀缺陷，高压电缆铅封层
激光超声检测系统指标要求：
1.表面、亚表面、缺陷分辨率优于0.1mm；
2.测量深度达到30mm；
3.扫描速度达1000Hz;
4.带宽24MHz。
