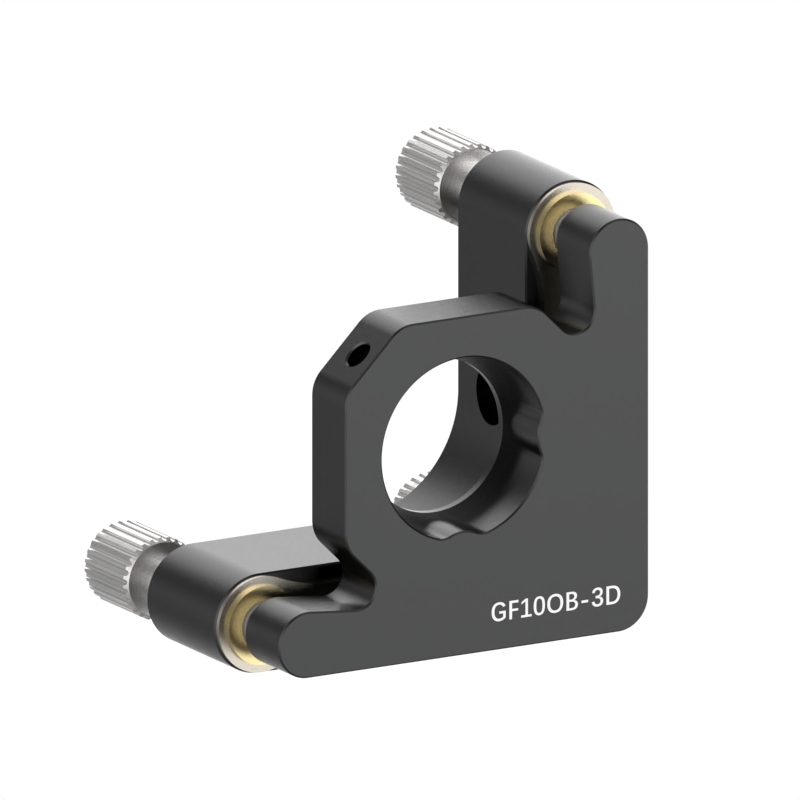

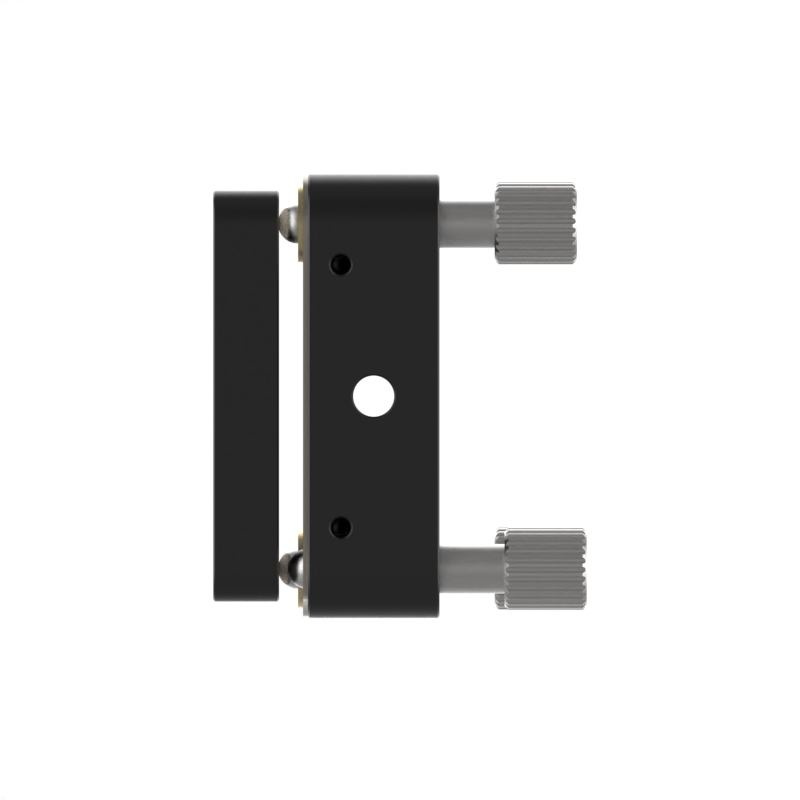

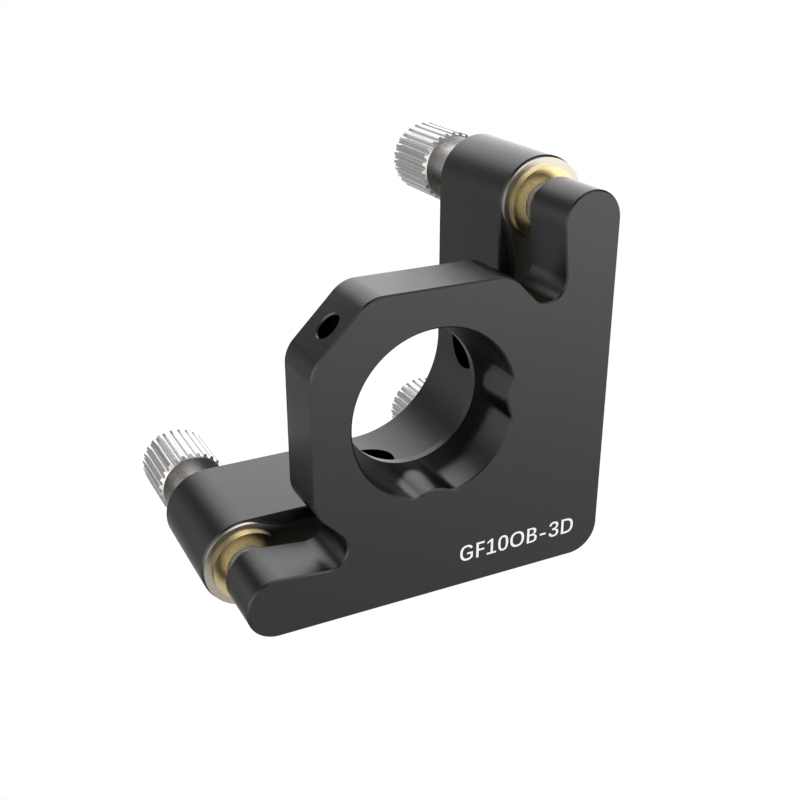

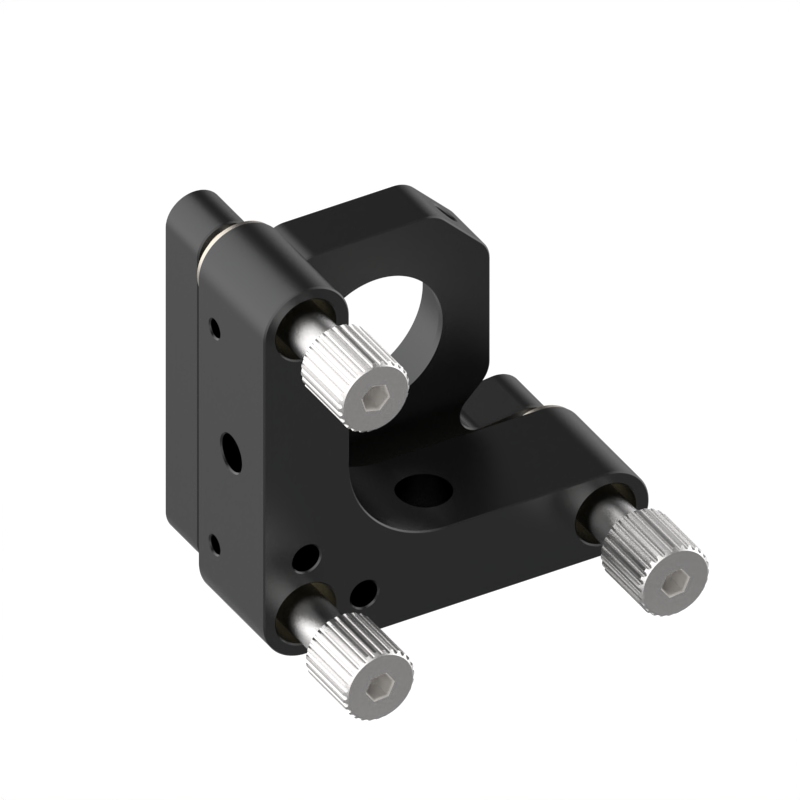

三轴光学调整架, Ø0.8 英寸
型号：GF10OB-3D
产品简介
NULL
产品描述
l Ø0.8英寸（Ø20 mm）光学元件调整架，兼容英制/公制。 l 配备板式弹簧结构与刚性链接结构，具有更高稳定性。
l 使用1/4英寸-80调节器调节俯仰和偏转。 l 通过选配件GF-ACE固定螺母可锁定调节器。
l 调整架光学元件对准Ø1/2英寸接杆的中心。l 装备3个调节器。
技术参数
| 镜片直径 | 20mm |
| 安装厚度 | 3~7mm |
| 角度范围 | ±4 ° |
| 驱动器锁 | 选配 |
| 安装孔/螺纹孔 | M4/M6 |
| 光轴高度 | 27mm |
| 驱动器数量 | 3 |
| 调节 | z,θx, θy |
技术数据
GF10OB-3D是常用的Ø20 mm (Ø0.8 英寸）光学元件调整架，兼容英制/公制，并且配备板式弹簧结构与刚性链接结构来确保超稳定的设计。光学元件由带尼龙顶丝固定。使用1/4英寸-80调节器调节俯仰和偏转。调节到所需位置后，通过选配件GF-ACE 固定螺母（选配）可锁定调节器。 同时定心板可将GF10OA-3D标准调整架光学元件对准Ø1/2英寸接杆的中心。
