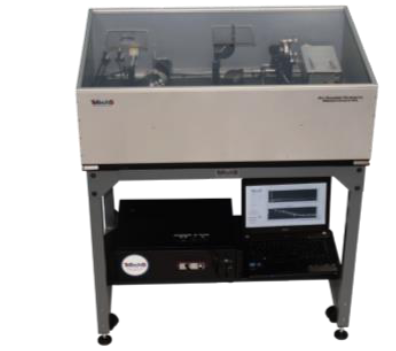

尖端太赫兹研究测量套件
产品简介
空气耦合套件 透射和反射测量配置；灵活快速的设置（20分钟即插即用）；具有图像数据采集软件的太赫兹成像光栅扫描硬件； ATR模块；友好的LabView软件用户界面；快速扫描模块，每秒10次测量速度和控制软件；LabView代码适应性（编写自己的UI代码）；高信噪比；超过70 dB的频谱动态范围；超过5 THz带宽。产品描述
一、产品概述
尚朴光电提供尖端太赫兹研究测量套件（TeTechS），套件包含飞秒激光器、全光与电子组件，支持透射与反射两种测量构型，20 分钟内即可即插即用完成系统搭建。套件具备太赫兹时域光谱（THz-TDS）成像光栅扫描硬件与数据采集软件、ATR 模块及友好 LabView 用户界面，快速扫描模式可达每秒 10 次测量。
二、核心参数
· 激发激光：780nm、40mW、100fs 脉冲（Toptica）
· 测量构型：透射与反射
· 发射模块：T-Era-100A-800-air
· 频谱动态范围：大于 70dB
· 带宽：大于 5THz
· 成像：太赫兹光栅扫描 + 图像数据采集软件
· 附件：ATR 模块、快速扫描模块（10 次/秒）
· 软件：LabView 界面，代码可定制（支持自写 UI）
· 辅助：干燥空气净化盒（Dry Air Purge Box）
· 信噪比：高信噪比设计
三、典型应用
太赫兹时域光谱研究；太赫兹成像；材料表征与无损检测；超快光学与太赫兹器件研究；前沿科研实验室。
技术参数
| 激光类型 | 780nm，40mW，100fs，Toptica脉冲激光 |
技术数据
系统规格
|
激光类型 |
780nm，40mW，100fs，Toptica脉冲激光 |
|
测量方式 |
传播与反射 |
|
变送器模块 |
T-ERA-100A-800-air |
|
接收模块 |
T-ERA-20D40P-800-air |
|
发射机的平均光功率 |
15 mW |
|
接收机的平均光功率 |
15 mW |
|
变送器偏压 |
±50V方波 |
|
太赫兹峰值测量光电流 |
> 2 nA高BW; > 30 nA高信号 |
|
太赫兹频谱带宽 |
> 5 THz高BW; > 4 THz高信号 |
|
功率谱动态范围 |
> 70 dB高BW; > 80 dB高信号 |
|
扫描时间 |
2-5分钟 |
空气耦合套件组件
l 780 nm，100 fs，40 mW Toptica Pulse Laser
l 变送器光导天线封装
l 接收器光导天线封装
l 50毫米电动翻译舞台
l 干燥空气净化箱
l 成像光栅扫描硬件和软件
l 反光镜
l 锁定放大器
l 低噪声电流放大器
l 方波信号发生器
l 2'x 3'x 0.98“面包板和框架
l 具有千分尺驱动器的XY转换器
l 离轴镜
l 手动线性翻译阶段
l 50:50光束分离器
l 2“高电阻硅太赫兹分束器
l 光学平凸透镜
l 电介质镜
l 金镜
l MMCX和BNC电缆
l 控制箱和用户界面软件
l ATR模块
l 快速扫描模块，每次测量10次
