THZ功率计
产品简介

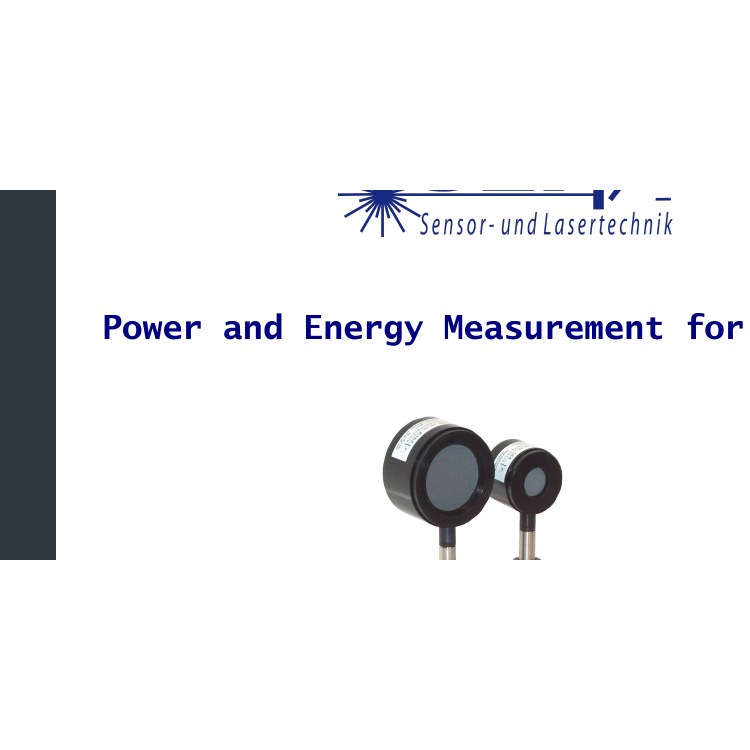

尚朴光电提供太赫兹（THz）功率计 THZ10，基于热释电探测原理，有效面积大、响应快，配合电流前置放大器实现太赫兹激光功率与能量测量，适用于连续激光、斩波调制及脉冲太赫兹光源。
产品描述
一、产品概述

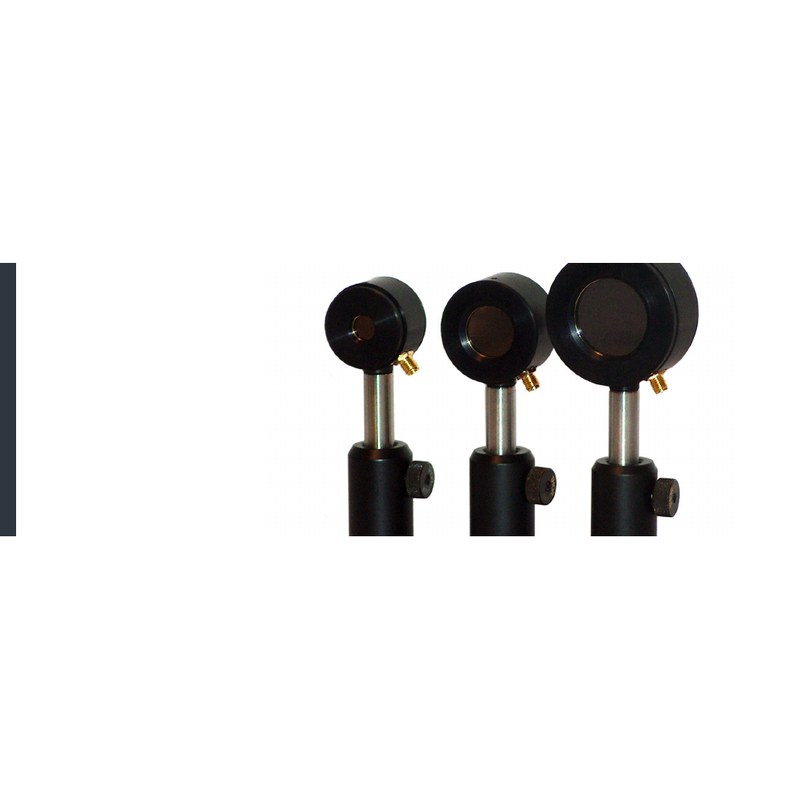

尚朴光电提供 THz 波段热释电探测器/功率计（Pyrosensor），针对太赫兹区域应用优化，具有体积小、有效面积大、响应时间短的特点。探测器采用宽带金属吸收体，适用于脉冲激光或斩波连续激光的功率与能量测量。
二、核心参数
· 类型：热释电探测器（Pyroelectric Detector）
· 优化波段：太赫兹（THz）区域
· 吸收体：宽带金属吸收体（约 50% 吸收、25% 反射、25% 透射吸收）
· 特性：小体积、大有效面积、短响应时间
· 原理：辐射脉冲经吸收片转化为热能，由热传导传递至热释电传感材料产生电荷
尚朴光电可提供配套软件、接口线缆与系统集成服务，支持数据记录与分析，可按客户测试需求提供定制化配置与技术支持。
三、典型应用
THz 激光功率与能量测量；太赫兹时域光谱系统；脉冲激光监测；THz 成像与传感；科研实验室。
常见问题（FAQ）
测量原理是什么？
基于热释电探测原理，采用宽带金属吸收体，适用于脉冲或斩波连续太赫兹激光的功率/能量测量。
有效面积多大？
有效面积直径 10 mm。
响应速度如何？
上升时间 100 µs，热时间常数 50 ms。
可测的最大功率密度？
15 mW/cm²，典型电流灵敏度 0.5–0.6 µA/W。
需要哪些配套设备？
可配合 CPA 电流前置放大器、SLT-THz100 数字锁相放大器与 CD100 光学斩波器组成完整测量链路。
技术参数
| 有效面积直径 | 10 mm |
| 热时间常数 | 50 ms |
| 最大功率密度 | 15 mW/cm² |
| 典型电流灵敏度 | 0.5–0.6 µA/W |
| 上升时间 | 100 µs |
| 最大斩波速率 | 500 Hz |
| 功率测量范围 | 8 µW – 10 mW |
| 能量灵敏度 | >500 V/J |
| 最小可测能量 | 0.5 µJ |
| 最高重复频率(能量模式) | 30 pps |
| 校准 | PTB Berlin 1.4 THz |
技术数据
技术数据
工作原理：THZ10 太赫兹功率计基于热释电探测原理，辐射脉冲被宽带金属吸收体吸收（约 50% 吸收、25% 反射、25% 透射由吸收阱吸收），热量经热传导传递至热释电材料，产生与入射辐射成正比的电荷信号。
信号检测方式：采用高负载电阻电压检测用于能量测量；采用跨阻放大器电流检测用于功率测量。
吸收特性：THz 吸收体在 200–500 µm 波长范围内归一化灵敏度变化小于 2%，在更长波长（至 cm 级）具有同样优异的吸收特性，实现宽带响应。
校准：探测器在德国联邦物理技术研究院（PTB Berlin）以 1.4 THz 结合电流前置放大器（以 V/W 校准）完成校准；PTB 确认吸收特性与波长近似无关直至 600 µm，更长波长（至 3 mm）已有实验确认。
检测极限（与 CPA 前置放大器配合）：带宽 17 Hz 时 8 µW；70 Hz 时 20 µW；200 Hz 时 25 µW；4 kHz 时 100 µW。
系统配置：与 CPA 电流前置放大器配合实现连续激光功率测量（配斩波器）；与 VPA 电压前置放大器配合实现 µJ/mJ 级能量测量。
