ASE滤波片
产品简介
尚朴光电提供 Ondax NoiseBlock™ ASE（放大自发辐射）抑制滤波器，采用体全息光栅（VHG）技术，可将宽带 ASE 背景抑制至激光线以下 70dB 以上，同时保持 90% 以上单频光谱线透过，窄光谱轮廓（HWHM <10cm⁻¹）适配 SureBlock™ 陷波滤波器，是超低频拉曼光谱与单频激光器光谱纯化的关键元件。产品描述
一、产品概述
尚朴光电提供 Ondax NoiseBlock™ ASE（放大自发辐射）抑制滤波器，用于抑制激光二极管中通常发生的宽带自发辐射（ASE），输出纯净、无 ASE 的单频激光。将其加入单频波长稳定激光器后，可有效将宽带 ASE 背景降低至激光线以下 70dB 以上，同时保持 90% 以上的单频光谱线透过（实测典型 ASE 噪声可降至激光线以下约 40dB）。滤波器采用体全息光栅（VHG）技术，窄光谱轮廓（HWHM <10cm⁻¹）专为配合 SureBlock™ 超窄带陷波滤波器设计，是实现超高信噪比超低频（低波数）拉曼光谱的理想选择。
二、核心参数
· 中心波长：405 – 1550nm（标准 405、532、640、658、685、690、780.25、785、808、830、976、1064、1550nm，可定制）
· 带宽：≥0.03nm（FWHM）；典型 <0.15nm（FWHM）/ <10cm⁻¹（HWHM）
· 衍射效率：>90%（405nm 波长 >70%）
· 温度系数：0.01nm/°C
· 总偏转角（2θ）：8 – 12°
· 束间角（γ）：2°
· 有效孔径：4.5mm（½" 安装座内），可定制尺寸
· 可靠性：150°C 高温高湿下 12,000 小时以上测试无性能退化
· 封装：FS 标准 ½" 圆形安装座 / FP 光纤尾纤（电信波长可选）
· 型号体系：ASE-λλλ.λ-AA（波长-封装）
三、典型应用
超低频（低波数）拉曼光谱 ASE 噪声抑制；去除宽带 ASE、荧光及杂散激光线发射；单频激光器光谱纯化；与 SureBlock™ 陷波滤波器组合实现 10cm⁻¹ 内高透过率瑞利光抑制；气体传感；生物医学检测；相干通信；LIDAR 激光雷达。
技术参数
| 中心波长 | 405-1550nm |
| 带宽(FWHM) | 0.03 - <0.15nm |
| 衍射效率 | >90% (>70% @405nm) |
| 温度系数 | 0.01nm/°C |
| 总偏转角(2θ) | 8-12° |
| 有效孔径 | 4.5mm |
技术数据

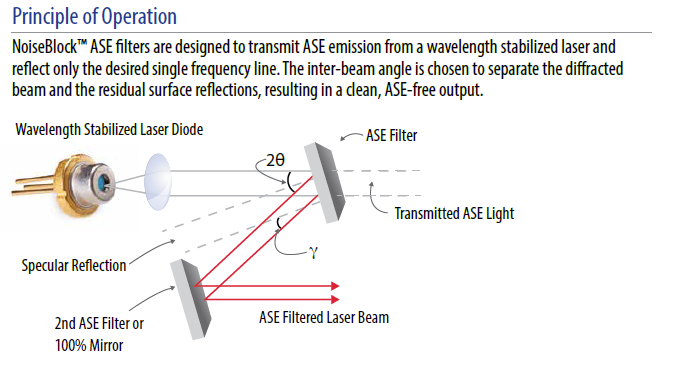

NoiseBlock™ ASE 滤波器工作原理
NoiseBlock™ ASE 滤波器透射波长稳定激光器的 ASE 发射、仅反射所需单频线；束间角 γ 用于分离衍射光束与残余表面反射，输出纯净无 ASE 的激光

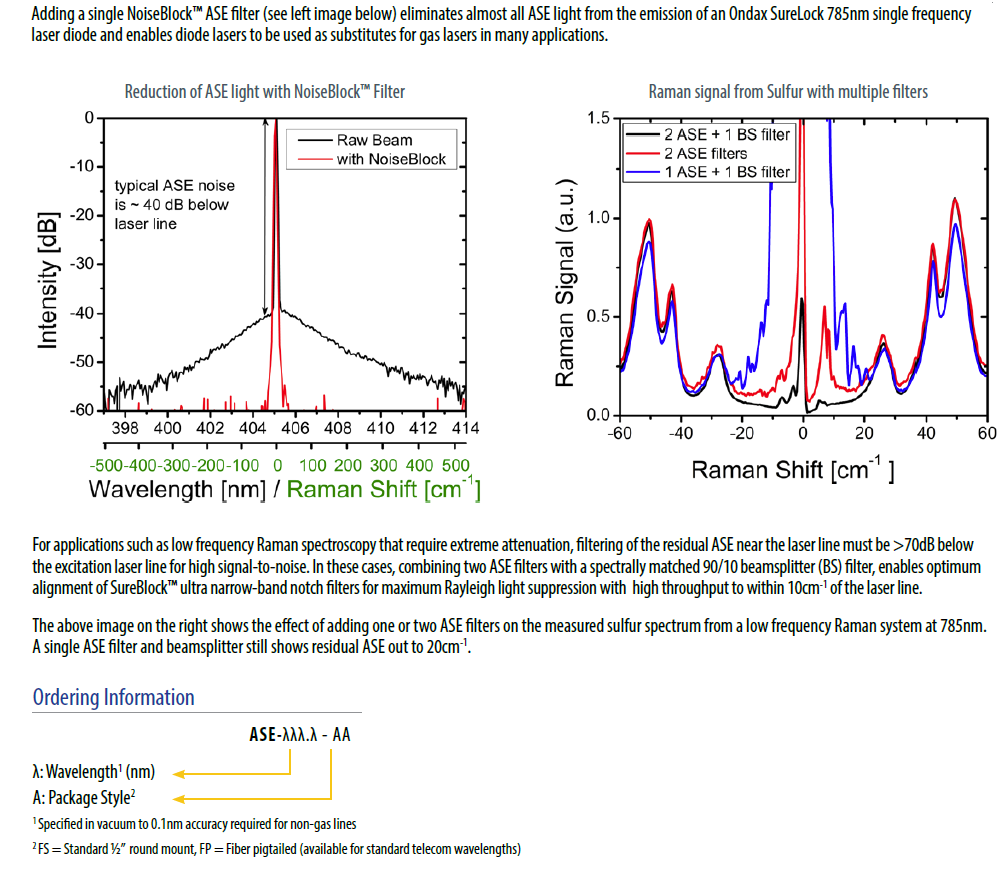

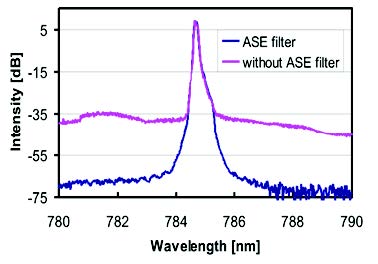

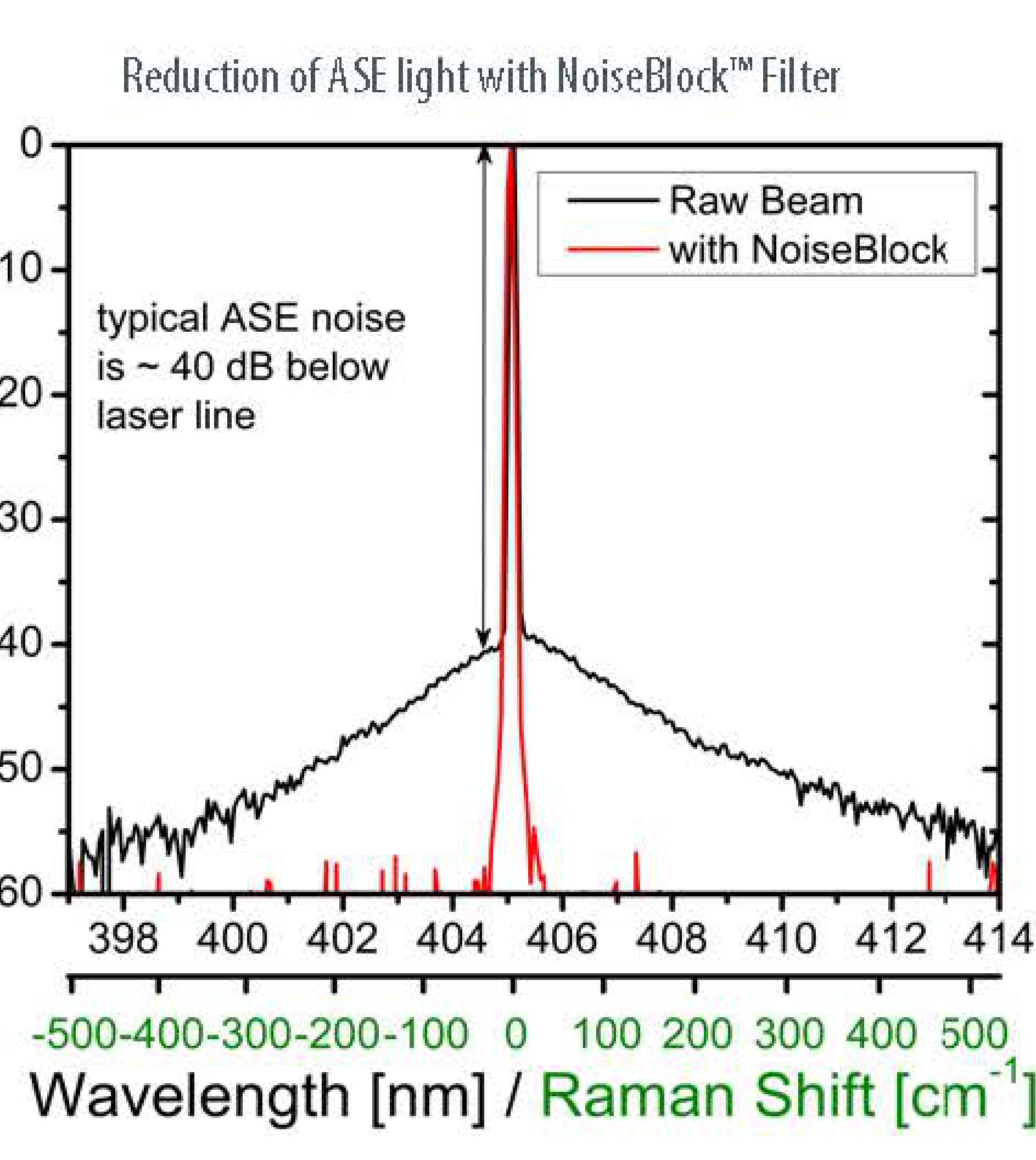

添加 NoiseBlock™ 前后的 ASE 抑制效果
SureLock 785nm 单频激光二极管添加单个 NoiseBlock™ 滤波器后，典型 ASE 噪声降至激光线以下约 40dB（数据来源：Ondax NoiseBlock™ Datasheet）

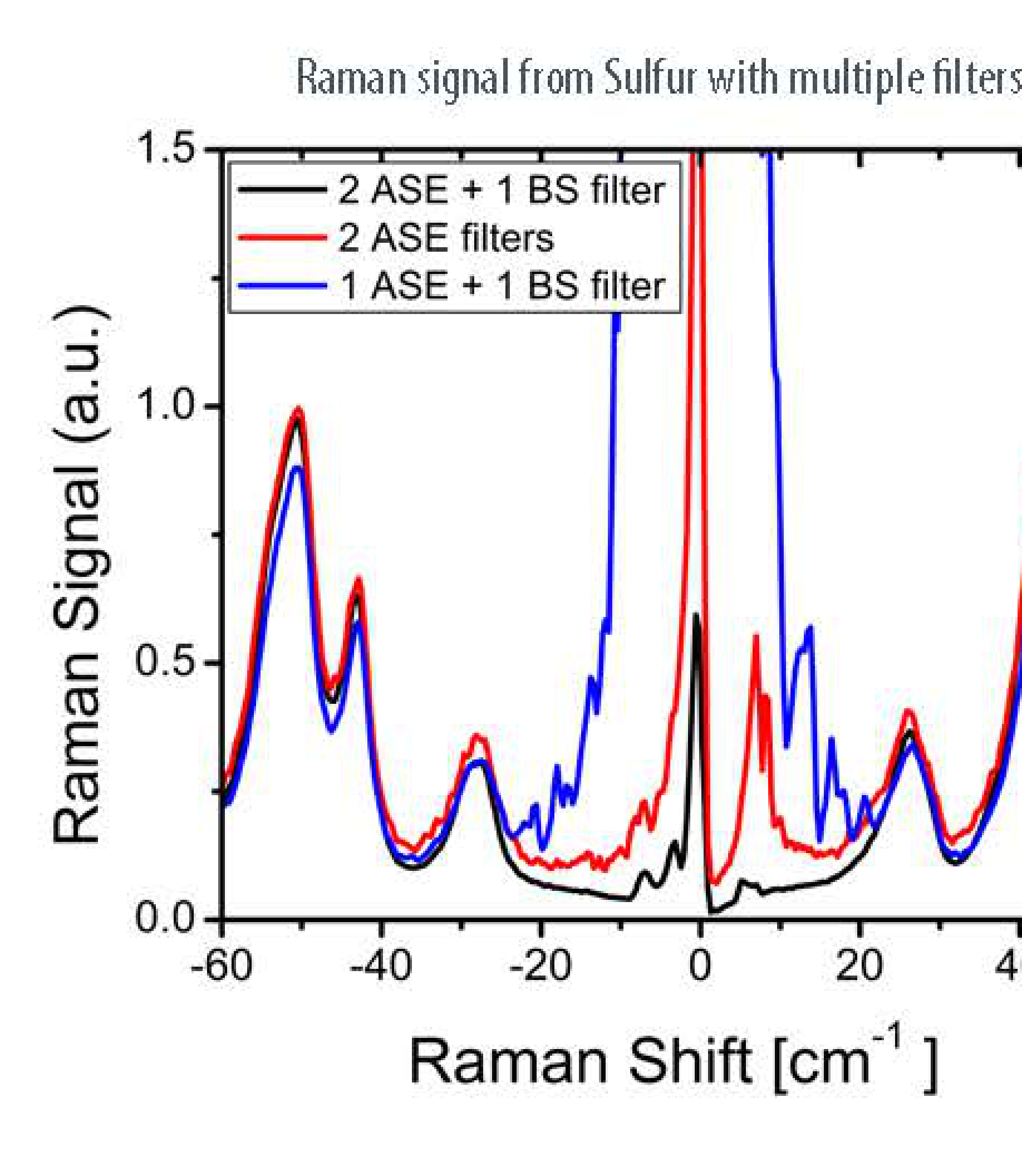

低频拉曼光谱多滤波器组合效果（785nm，硫样品）
单 ASE 滤波片+分束镜仍有残余 ASE 至 20cm⁻¹；双 ASE 滤波片组合可实现对 SureBlock™ 超窄带陷波滤波器的最佳对准，瑞利光抑制最大化、激光线 10cm⁻¹ 内高通量（数据来源：Ondax NoiseBlock™ Datasheet）

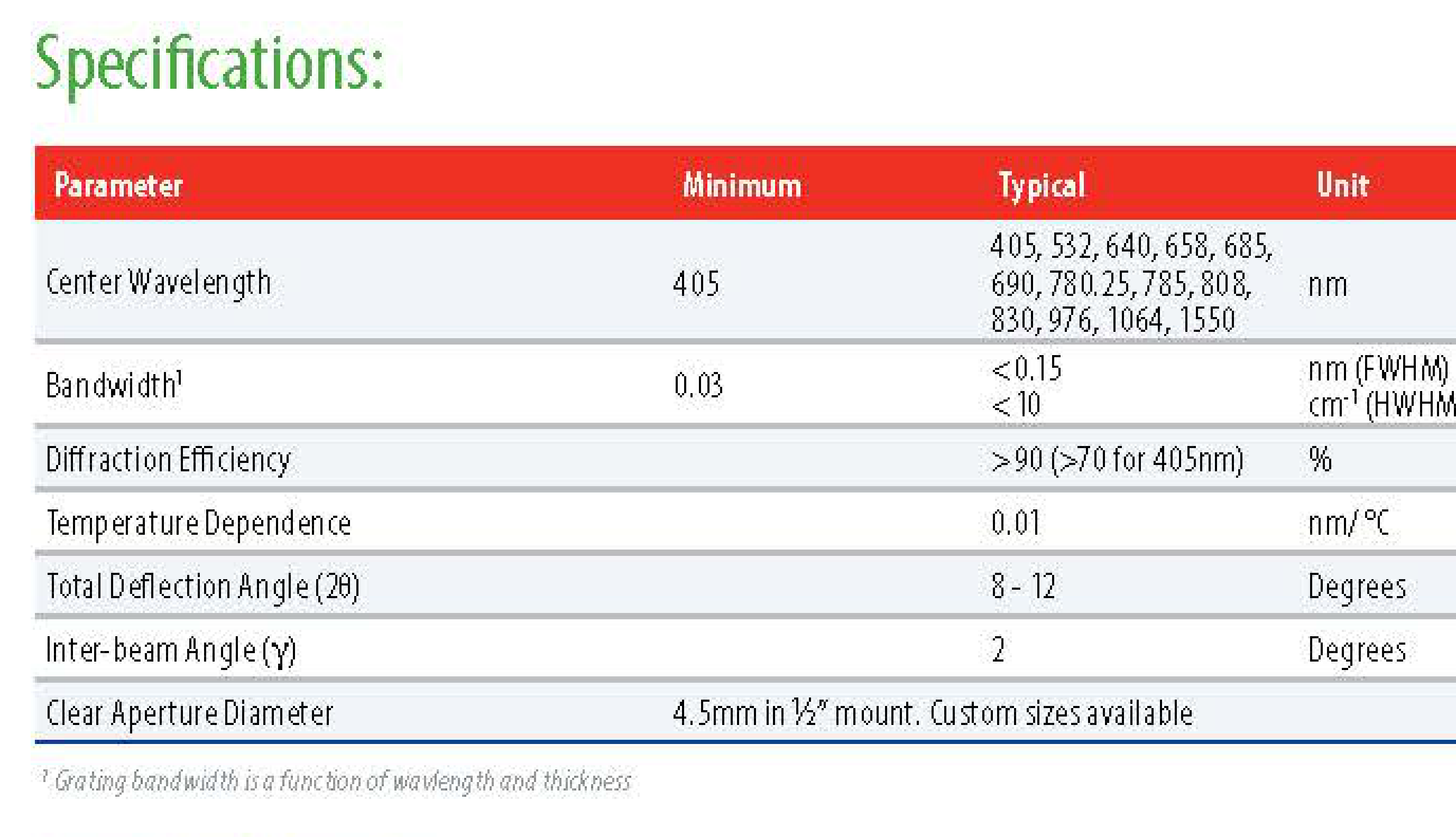

技术规格表
NoiseBlock™ ASE 滤波器完整规格：中心波长、带宽、衍射效率、温度系数、偏转角、有效孔径（数据来源：Ondax NoiseBlock™ Datasheet）
785nm ASE 滤波片安装角度（Lot 57821）
总反射角 ≈ 19.7°（λ = 785.22nm 真空 / 785.0nm 空气），输入光束与镜面反射夹角约 7.1°、衍射光束夹角约 -12.6°，光栅 K-vector ≈ -1.9°（角度近似、非等比例示意），透过 ASE 光、分离衍射光束与表面反射。
