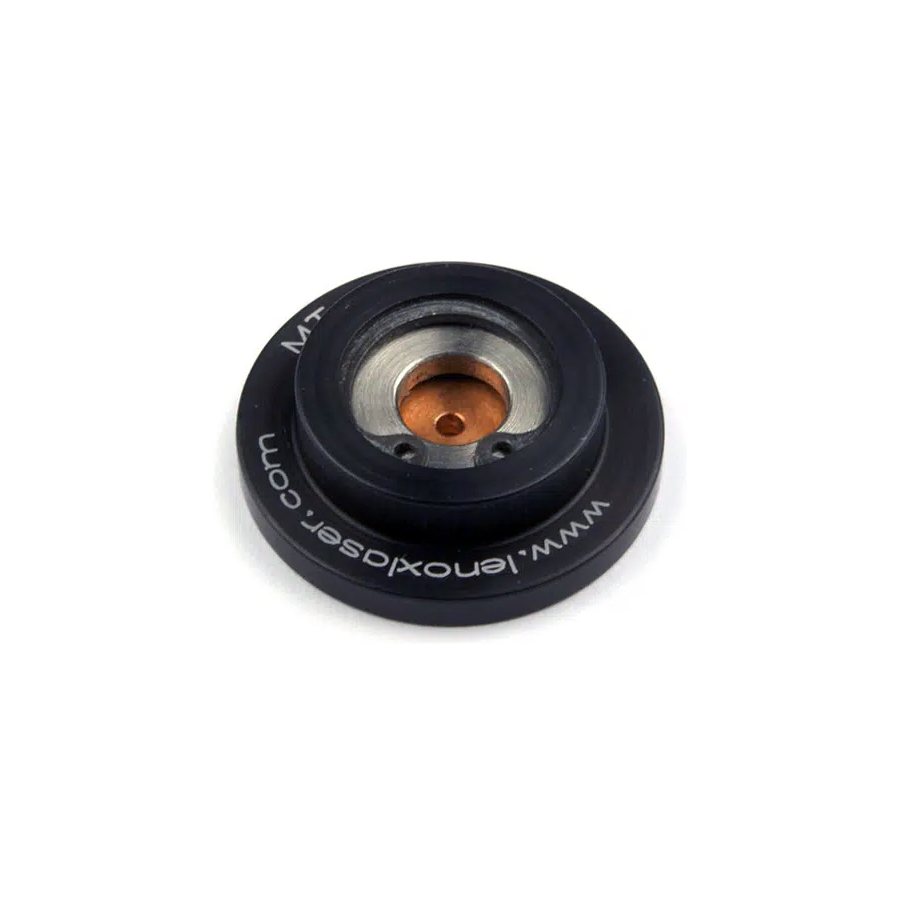

高能小孔光阑
型号：HEA 系列
产品简介
HEA 系列高能小孔光阑专为高能激光空间滤波设计：阳极氧化铝本体配合光反射散热元件，可承受接近甚至高于焦点材料损伤阈值的能量密度；C/W/D 三个系列分别覆盖 UV/VIS/IR 全波段，孔径 5-500µm 可选，兼容 1 英寸标准光学安装座。产品描述
<p><strong>【产品概述】</strong></p><p>HEA 系列高能小孔光阑是专为高能激光空间滤波设计的高功率孔径元件。产品采用阳极氧化铝本体，配合光反射散热元件组合，使小孔光阑能够承受接近甚至高于焦点材料损伤阈值的能量密度，广泛用于高功率激光系统中的空间滤波组件。</p><p><strong>【核心特性】</strong></p><p>（1）高能量密度承受能力：可用于接近或高于材料损伤阈值的聚焦光斑；</p><p>（2）阳极氧化铝本体 + 光反射散热元件，散热性能优异；</p><p>（3）三系列覆盖全波段：C 系列 UV/VIS/IR、W 系列 UV/VIS、D 系列针对 UV/IR 优化；</p><p>（4）孔径 5-500µm 多规格可选，公差 5µm ±20%、10-100µm ±10%；</p><p>（5）外径 25.3mm（0.996 英寸），兼容 1 英寸标准光学安装座。</p><p><strong>【典型应用】</strong></p><p>高功率激光空间滤波、Q 开关激光系统、激光加工光路净化、科研与工业激光系统集成。</p><p>采用优质光学材料与精密加工工艺，面形精度与表面质量高；可按客户图纸定制尺寸、材料与镀膜，支持小批量到批量供货。</p>
技术参数
| 系列型号 | HEA-C（UV/VIS/IR）；HEA-W（UV/VIS）；HEA-D（UV/IR） |
| 外径 | 25.3mm（+0 / -0.127mm） |
| 厚度 | 6.87mm（±0.127mm） |
| 本体材质 | 阳极氧化铝 + 光反射散热元件组合 |
| 孔径规格 | 5 / 10 / 25 / 50 / 100 / 500µm |
| 孔径公差 | 5µm ±20%；10-100µm ±10%；250µm以上 ±5% |
| 安装接口 | 兼容 1 英寸标准光学安装座 |
技术数据
HEA 系列高能小孔光阑规格 / HEA Series Specifications
| 项目 Item | 规格 Specification |
|---|---|
| 外径 Outer Diameter | 25.3mm（+0 / -0.127mm）（0.996in） |
| 厚度 Thickness | 6.87mm（±0.127mm）（0.270in） |
| 本体材质 Body Material | 阳极氧化铝 Anodized Aluminum |
| 孔径类型 Aperture Type | Optimized Composite（复合优化孔径） |
| 孔径规格 Hole Sizes | 5 / 10 / 25 / 50 / 100 / 500µm |
| 孔径公差 Hole Tolerance | 5µm ±20%；10-100µm ±10%；250µm 以上 ±5% |
| 系列覆盖 Series Coverage | C：UV/VIS/IR；W：UV/VIS；D：UV/IR |
| 安装兼容 Mounting | 兼容 1 英寸标准光学安装座（1" Standard Optical Mount） |
| 工作特性 Operating | 可实现能量密度接近甚至高于焦点材料损伤阈值的空间滤波 |
数据来源：Lenox Laser 高功率激光孔径资料
