体全息光栅

一、产品概述

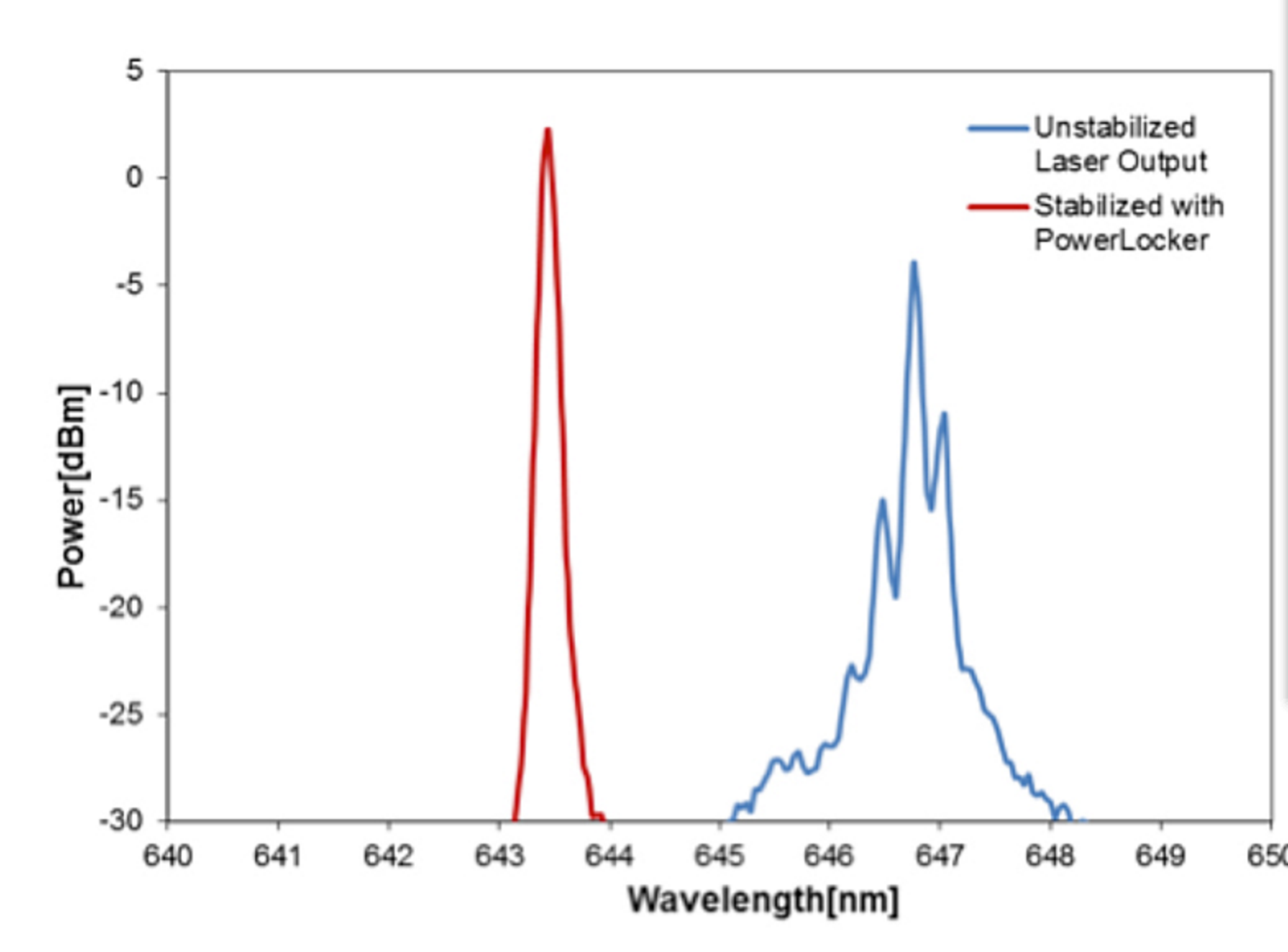

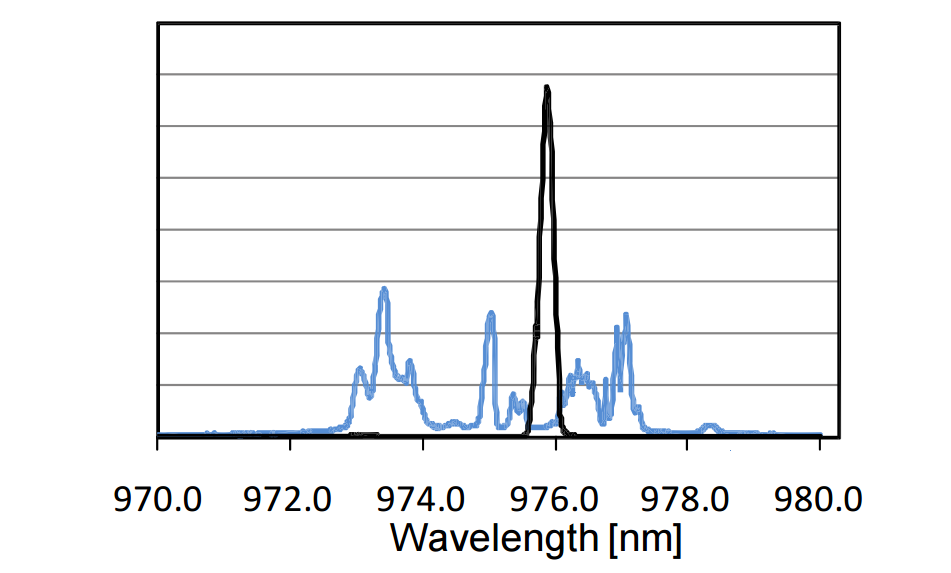

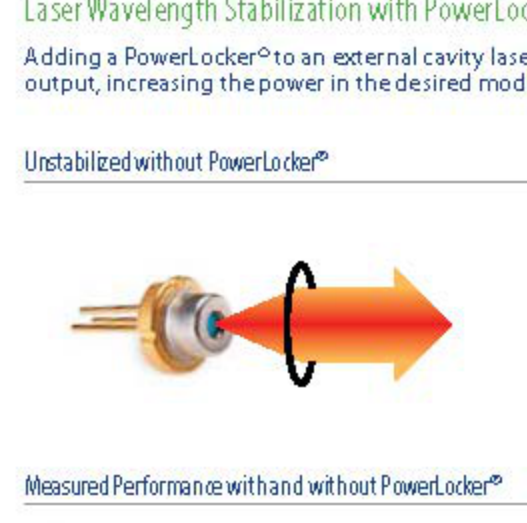

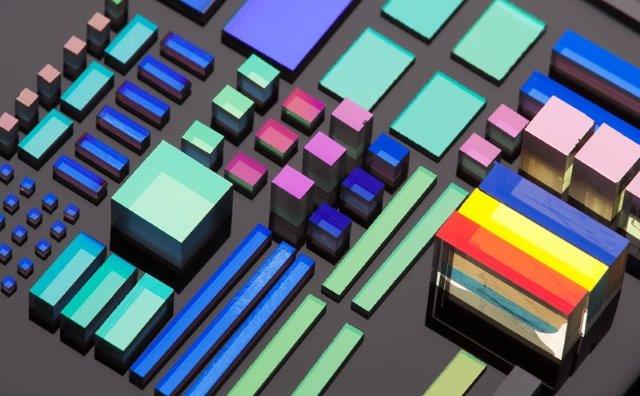

尚朴光电提供 Ondax PowerLocker® 波长稳定体全息光栅（VHG，Volume Holographic Grating），用于将激光二极管的发射波长"锁定"到所选择的窄光谱上，可显著提高光谱亮度并降低激光器对温度的敏感性，在扩展的温度范围内提供高度稳定的光学性能。PowerLocker® 可将激光器的光谱输出收窄约一个数量级，其短外腔结构相比 Littrow / Littman 腔具有更好的模式选择能力，且体积与成本仅为后者的几分之一。所有 Ondax VHG 均为体块"固态"衍射全息滤光片，不同于薄膜或凝胶器件，可在滤光片全寿命周期内提供超稳定、无降解的性能，并具备极严格的波长、效率、带宽与衍射角控制能力。

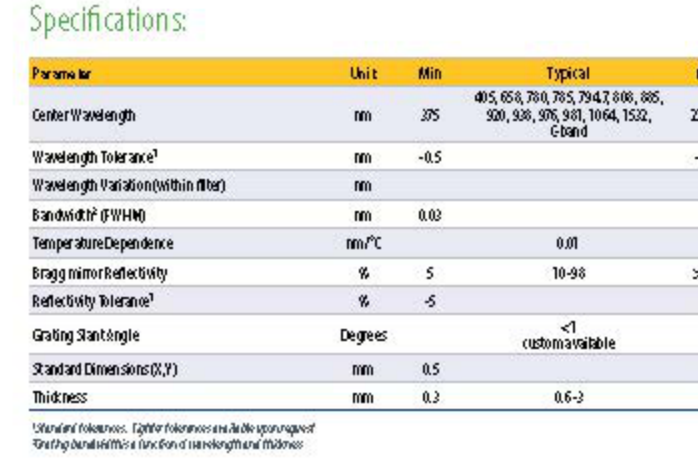

二、核心参数

· 中心波长：375 – 2700+nm（标准波长 405、658、780、785、794.7、808、885、920、938、976、981、1064、1532nm 及 C 波段，可定制）
· 波长容差：±0.5nm（标准，可收紧）
· 片内波长一致性：≤0.2nm
· 带宽（FWHM）：0.03 – 1nm（与波长和厚度相关）
· 温度系数：0.01nm/°C
· Bragg 反射率：5% – >99.9%（典型 10–98%）
· 反射率容差：±5%
· 光栅倾斜角：<1°（可定制）
· 标准尺寸（长×宽）：0.5 – 25mm
· 厚度：0.3 – 30mm（典型 0.6 – 3mm）
· 可靠性：150°C 高温下 12,000 小时以上测试无性能退化

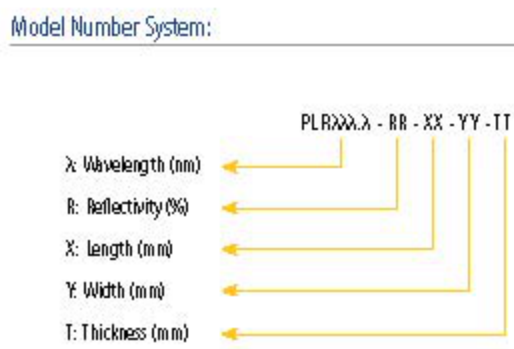

· 型号体系：PLR-λ.λ-RR-XX-YY-TT（波长-反射率-长-宽-厚）

三、典型应用

半导体泵浦固体激光器（DPSSL）波长锁定；拉曼光谱；RGB 显示光源；倍频系统；气体传感；生物医学检测；Rb 原子激光器；肺部成像；LIDAR 激光雷达；光束合成；精密计量；印刷与数字成像；光动力治疗；可见光激光系统。
