激光光斑分析仪

一、产品概述

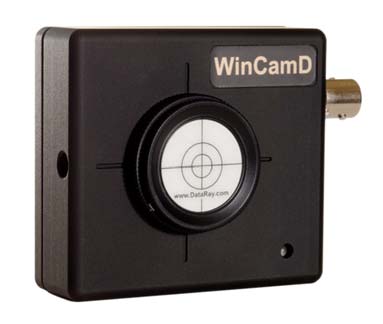

尚朴光电提供 WinCamD-LCM 系列激光光斑分析仪（DataRay），波长覆盖 190nm–16μm，采用 1" CMOS/CCD 阵列（1、2、4 MP 可选），具备同步快门、彗尾消除（CTE™）与 HyperCal™ 动态噪声基线校正功能，可实现高精度激光光束轮廓与 M² 测量。紧凑机身（1.8×1.8×0.8 英寸）适配狭窄光路，USB 3.0 接口最高 50Hz 更新率。

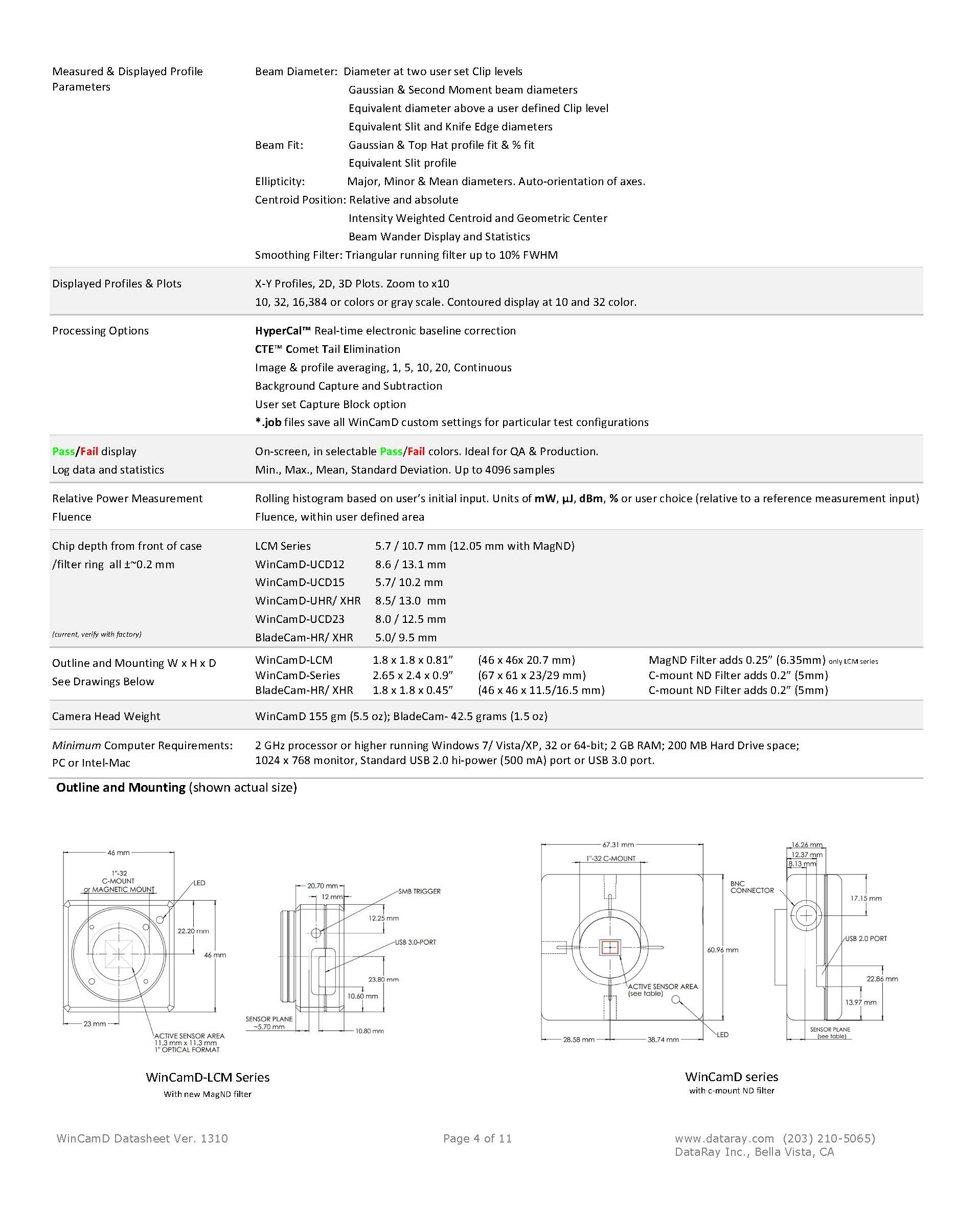

二、核心参数

· 波长范围：190nm – 16μm（相机/传感器相关）
· 传感器：1" CMOS，5.5μm 像元，1/2/4 MPixel 可选
· 最小光束可测：32μm（直接测量）
· 成像面积：6.3×4.8 至 20×15mm
· 更新速率：最高 50Hz（SuperSpeed USB 3.0）
· 快门：25,000:1 电子自动快门，40μs – 1000ms
· 信噪比：1000:1（光学 60dB / 电气）
· ADC：12/14/16-bit 片上（相机相关）
· 触发：脉冲激光自动触发与同步，支持多相机并行捕获
· 供电：USB 端口供电，3m 柔性线缆
· 可选：可堆叠 MagND 中性密度滤光片

三、典型应用

激光光束轮廓测量；M² 光束质量分析；激光器调试与验证；光斑尺寸与指向稳定性监测；科研与工业激光系统QA/QC。
