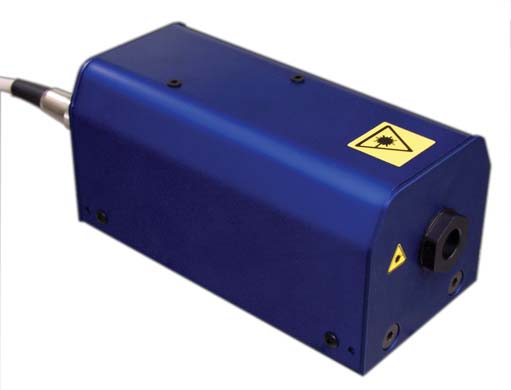

外腔稳定光栅量子点激光器
型号：QDL-1000
产品简介
QD-ECDL系列单频外腔光栅稳定量子点半导体激光器具有独特的光谱范围，可用于精细光谱，精确测量，化学，医疗等领域。产品描述
一、产品概述

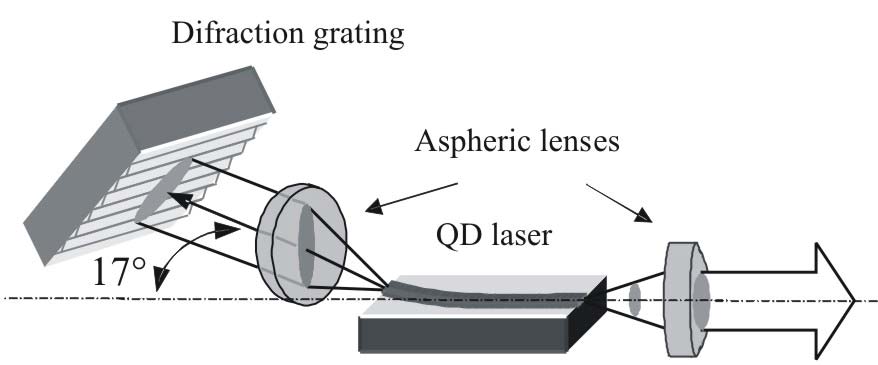

尚朴光电提供 1178nm 外腔光栅稳定二极管激光器（TimeBase），采用外腔光栅结构实现单频窄线宽输出，输出功率大于 200mW，线宽小于 50kHz，可通过 PZT 进行约 3GHz 的无跳模精细调谐。系统集成超低噪声微处理器控制的激光二极管驱动器，具备高精度电流与温度控制，适用于原子物理与精密光谱应用。
二、核心参数
· 输出功率：1178nm 大于 200mW
· 线宽：小于 50kHz
· 精细调谐：单频无跳模（PZT），约 3GHz
· 电流调制带宽：快输入 1–50MHz；慢输入 DC–250kHz
· 激光头尺寸：80×60×120mm
· 驱动器：最大 1000mA；RMS 电流噪声约 1μA；软启动
· 温度控制：15–25°C 调节范围，TEC 输出；24h 温度不稳定度极低
· 电源：100–240VAC
三、典型应用
原子物理与冷原子实验（如倍频至 689nm 用于锶光钟）；精密光谱；量子光学；计量与频率标准。
技术参数
| 波长范围 | 1140 – 1280 nm |
| 输出功率 | > 100 mW |
| 线宽 | 200 kHz @10 ms 、1 MHz @ 1 s |

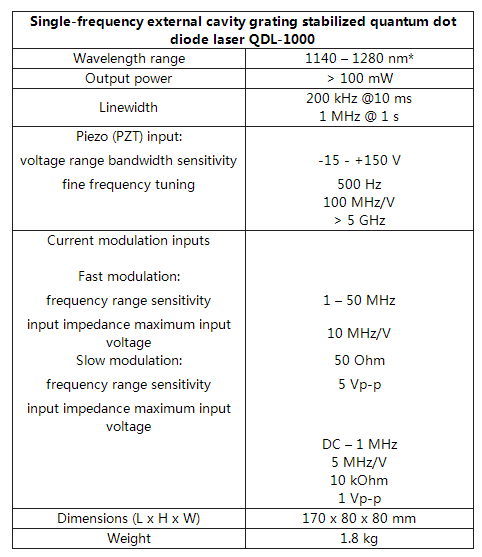

技术数据
| Single-frequency external cavity grating stabilized quantum dot diode laser QDL-1000 | |
| Wavelength range | 1140 – 1280 nm* |
| Output power | > 100 mW |
| Linewidth | 200 kHz @10 ms |
| 1 MHz @ 1 s | |
| Piezo (PZT) input: | |
| voltage range bandwidth sensitivity | -15 - +150 V |
| fine frequency tuning | 500 Hz |
| 100 MHz/V | |
| > 5 GHz | |
| Current modulation inputs | |
| Fast modulation: | |
| frequency range sensitivity | 1 – 50 MHz |
| input impedance maximum input voltage | 10 MHz/V |
| Slow modulation: | 50 Ohm |
| frequency range sensitivity | 5 Vp-p |
| input impedance maximum input voltage | |
| DC – 1 MHz | |
| 5 MHz/V | |
| 10 kOhm | |
| 1 Vp-p | |
| Dimensions (L x H x W) | 170 x 80 x 80 mm |
| Weight | 1.8 kg |
