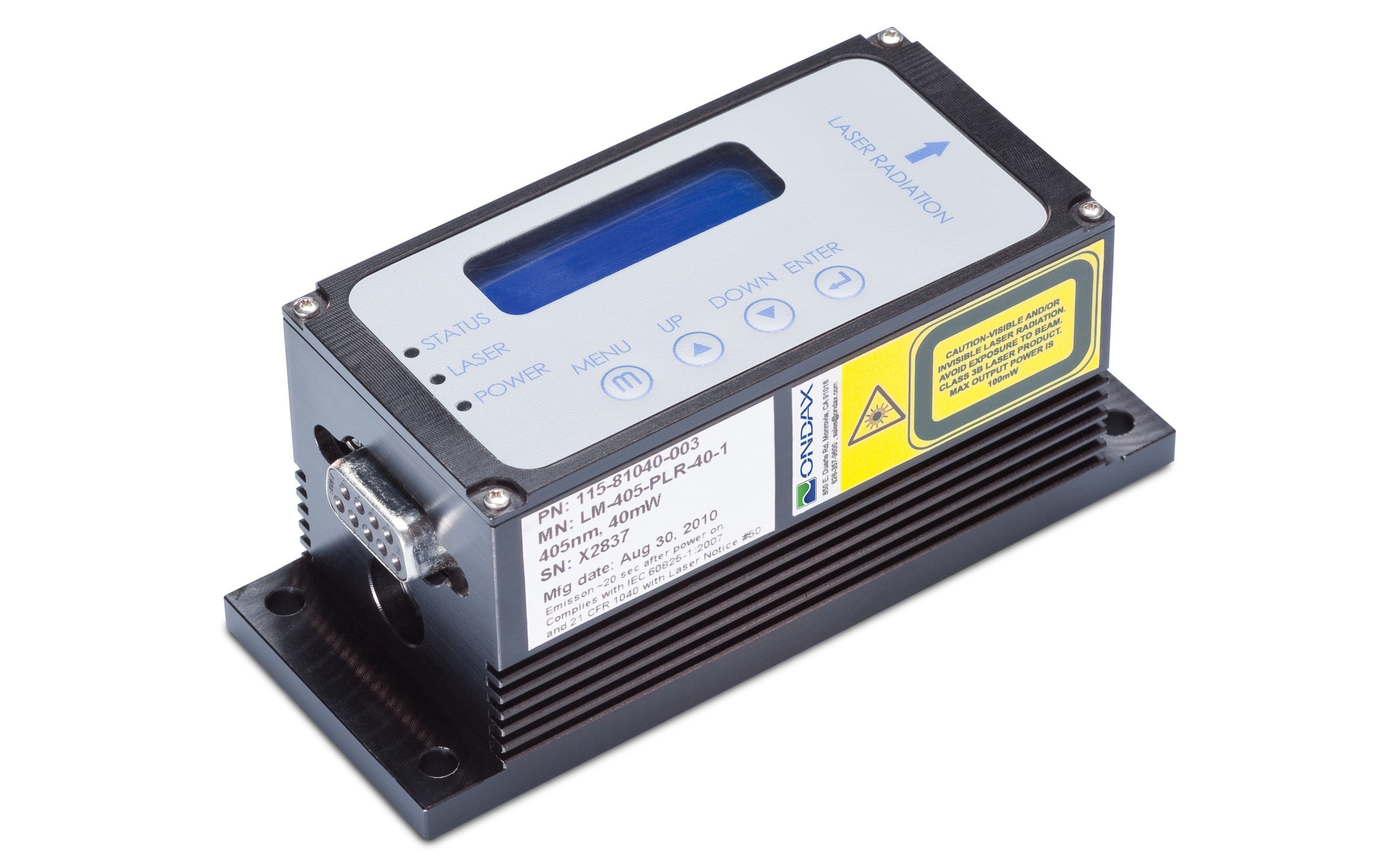

LM系列半导体激光器
型号：LM系列
产品简介

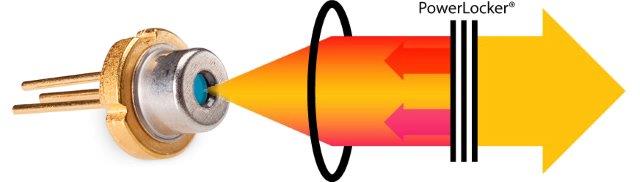

LM系列紧凑型单频半导体激光模块集成 Ondax SureLock™ 体全息光栅（VHG）波长稳定激光二极管，在超紧凑外形（40×42.5×100mm）内实现稳定的单频准直输出。模块同时提供计算机远程控制与机载用户控制（集成 LCD 显示屏），内置精密温度与电流控制，相干长度优于 1 米，功率稳定性优于 1%，预热时间小于 1 分钟。支持 TTL 外部调制（0–5V，3kHz），波长覆盖 405–808nm，可按 2nm 递增定制。适用于 OEM 仪器集成与实验室应用，典型应用包括拉曼光谱、干涉测量与计量、HeNe 激光替代、生物仪器、LIDAR、图形艺术、传感与分析仪器等。产品描述
【产品概述】
LM系列紧凑型单频半导体激光模块采用 Ondax SureLock™ VHG（体全息光栅）波长稳定激光二极管，在超紧凑封装中实现稳定、单频、准直 TEM00 输出。模块支持计算机远程控制与机载用户控制（集成 LCD 显示屏），内置精密温度与电流稳定电路，预热时间小于 1 分钟，即插即用，是 OEM 精密仪器集成与实验室应用的理想选择。
【核心特性】
（1）单频、准直 TEM00 输出，相干长度优于 1 米；
（2）SureLock™ VHG 波长稳定，典型波长稳定性 ±1pm；
（3）精密温度与电流稳定，功率稳定性优于 1%；
（4）噪声 0.25%（典型）、最大 0.5%（RMS，0-20MHz）；
（5）超紧凑封装 40×42.5×100mm，即插即用；
（6）TTL 外部调制（0–5V，3kHz），支持计算机远程控制与机载 LCD 控制；
（7）波长 405–808nm 可选，可按 2nm 递增定制。
【典型应用】
拉曼光谱、干涉测量与计量、HeNe 激光替代、生物仪器、LIDAR、粒子计数、图形艺术、传感与分析仪器。
技术参数
| 405nm | 功率12/25/40mW；线宽160MHz；光束尺寸0.8×0.4mm；波长公差±0.5nm |
| 640nm | 功率7mW；线宽150MHz；光束尺寸0.5×2.0mm；波长公差±1nm |
| 658nm | 功率30mW；线宽300MHz；光束尺寸0.7×1.1mm；波长公差±1nm |
| 685nm | 功率40mW；线宽50MHz；光束尺寸0.9×1.4mm；波长公差±1nm |
| 690nm | 功率40mW；线宽100MHz；光束尺寸0.9×1.5mm；波长公差±1nm |
| 780.25nm | 功率75mW；线宽50MHz；光束尺寸0.8×1.5mm；波长公差±0.2nm |
| 785nm | 功率75mW；线宽50MHz；光束尺寸0.9×1.7mm；波长公差±1nm |
| 808nm | 功率150mW；线宽50MHz；光束尺寸0.9×1.7mm；波长公差±1nm |
| 空间模式 | Single Mode |
| 偏振态 | 100:1 |
| 发散角 | 1mrad（典型），最大10mrad |
| 指向稳定性 | ±25μrad |
| 噪声（RMS，0-20MHz） | 0.25%（典型），最大0.5% |
| 功率稳定性（1小时） | 0.10%（典型），最大0.5% |
| 工作电流 | 最大1.5A |
| 工作电压 | 3.3VDC |
| 调制输入（TTL） | 0-5VDC |
| 调制速度 | 3kHz |
| 存储温度 | -10~60°C |
| 工作温度 | 10-25°C（典型），最大40°C |
| 工作湿度 | 非凝结 |
| 外形尺寸 | 40×42.5×100mm（超紧凑封装） |
技术数据

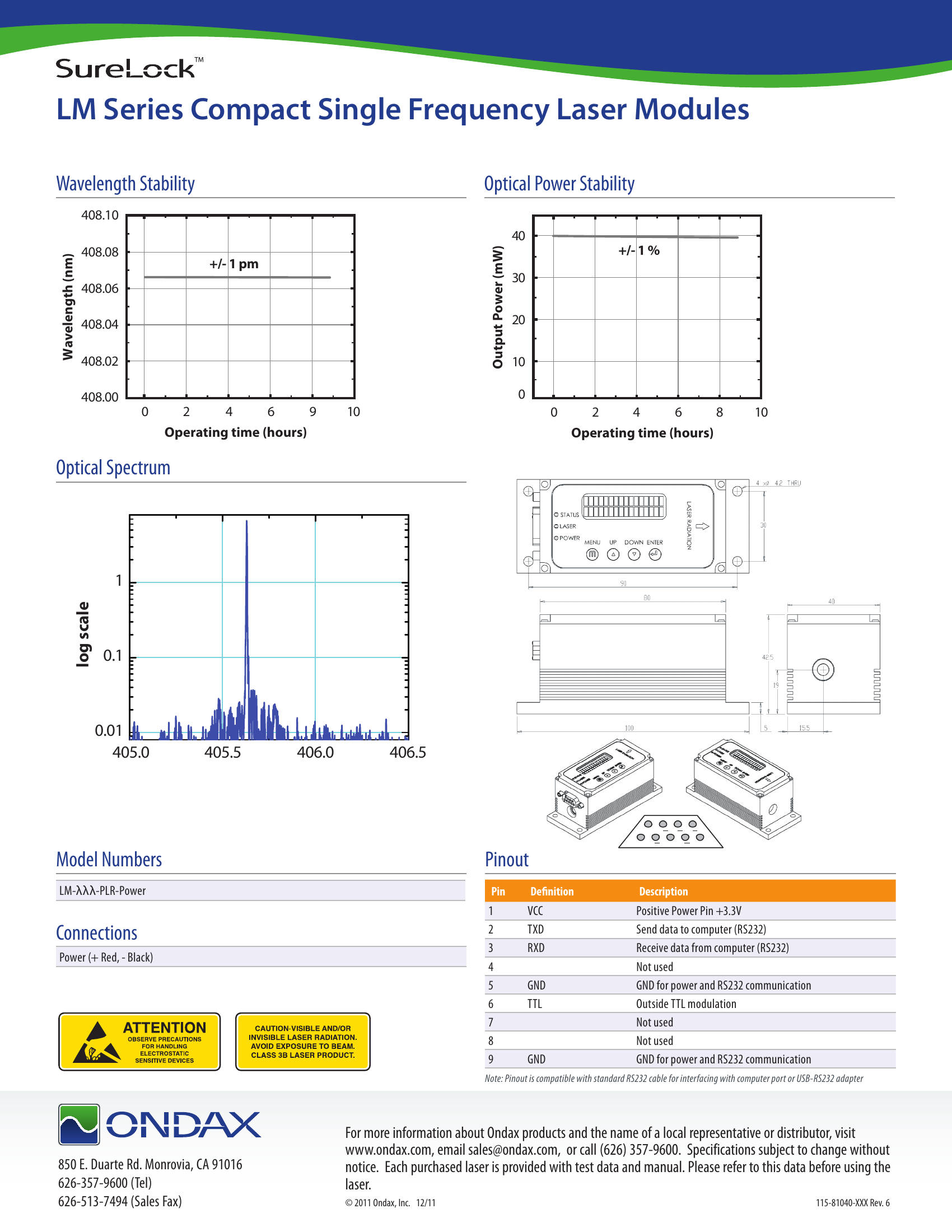

波长稳定性（±1pm）与光功率稳定性（±1%）/ 光学光谱
LM 系列：典型波长稳定性（405nm，±1pm）、光功率稳定性（±1%）与光学光谱（数据来源：Ondax SureLock LM Series Datasheet）
