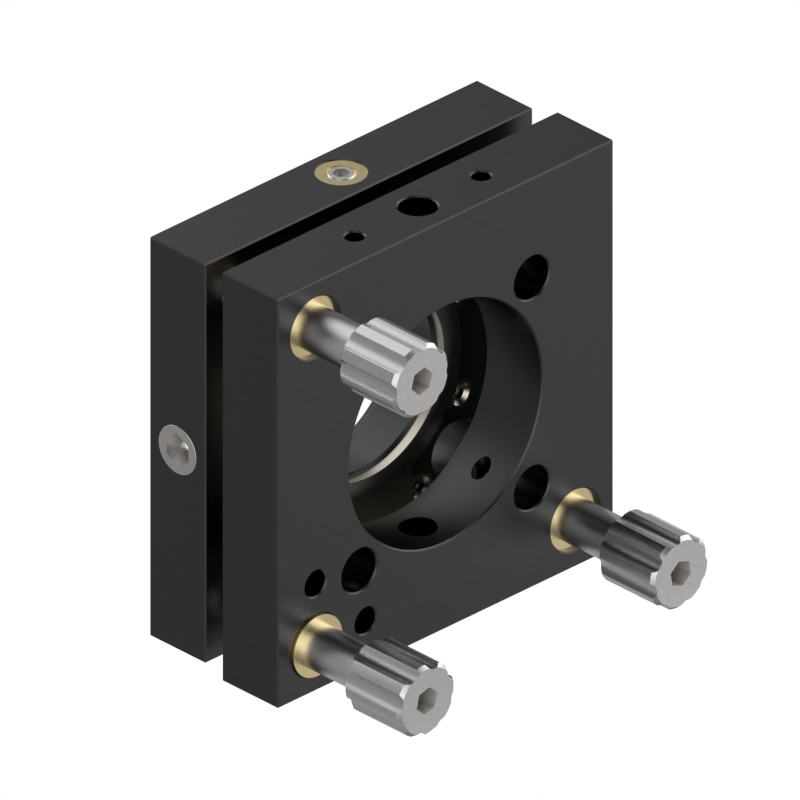

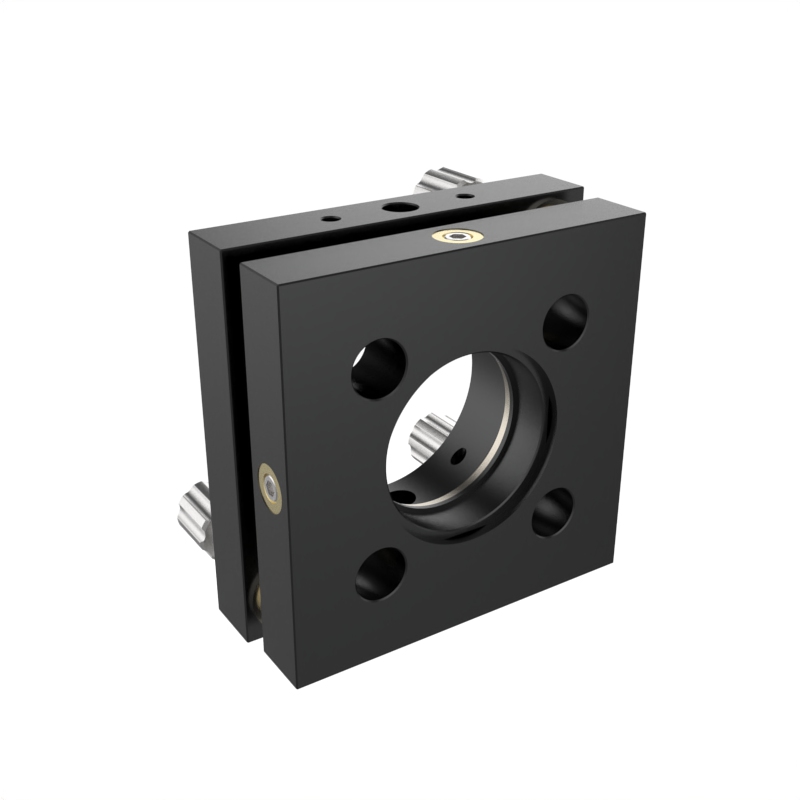

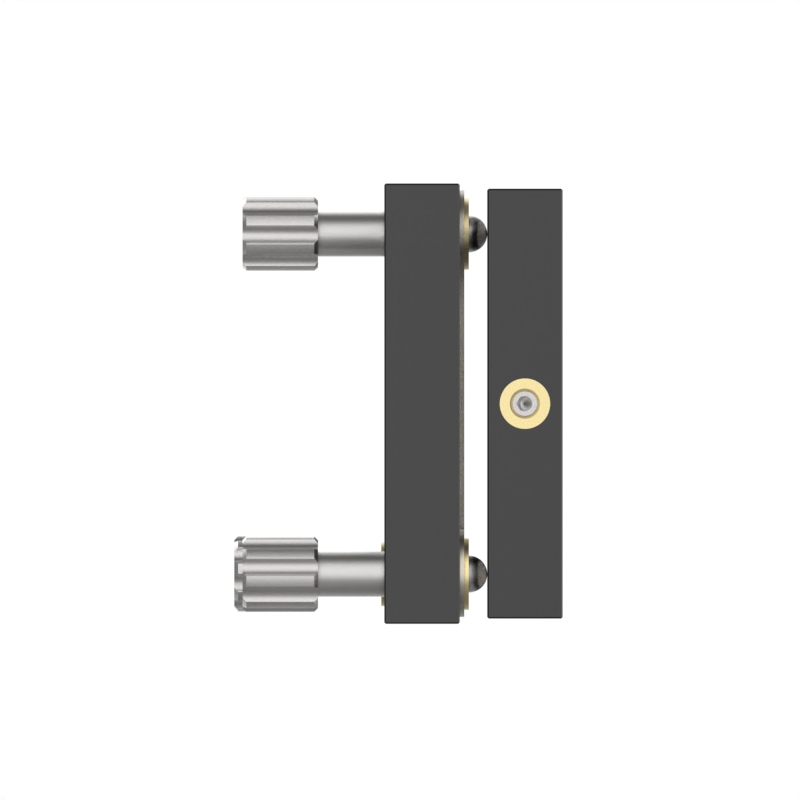

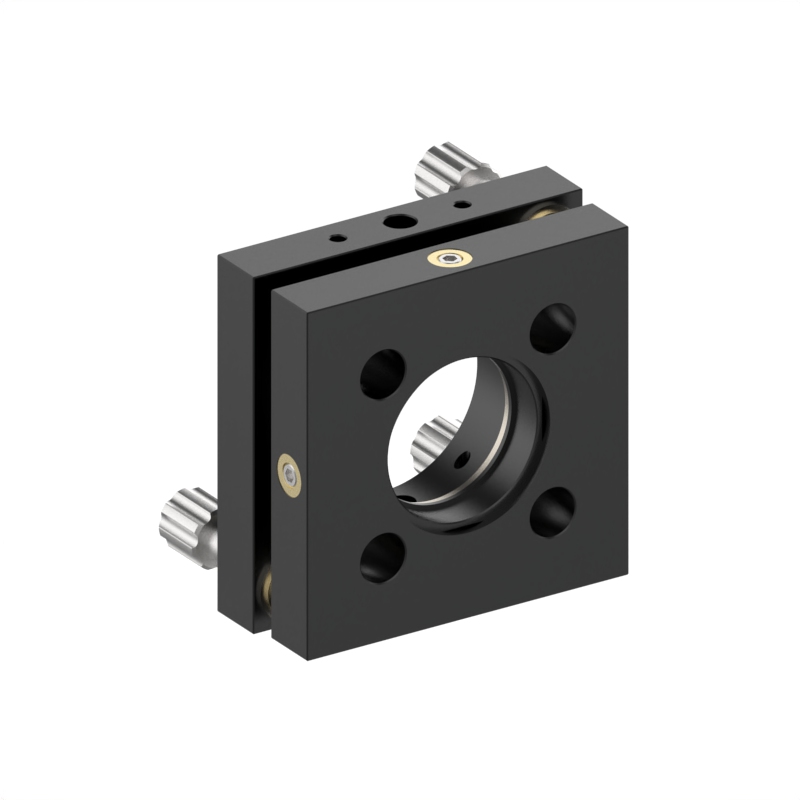

光学调整架，五轴
型号：GCFXY-3D
产品简介
NULL
产品描述
l Ø6 mm 支杆贯穿调整架，并附带锁紧螺丝 M3(4p)。l 光学元件安装厚度1-3mm。
l 配备板式弹簧结构与刚性链接结构，具有更高稳定性。l 3个调节器调节俯仰(±4°)和高度调整。
l 底部附带 M6(1p)/M4(1p) 螺纹孔，便于安装。l 调节器调节XY(±1 mm)
技术参数
| 镜片直径 | 25.4mm |
| 安装厚度 | 1~3mm |
| 角度范围 | ±4 ° |
| 驱动器锁 | 选配 |
| 安装孔/螺纹孔 | M6 |
| 光轴高度 | 29.2mm |
| 驱动器数量 | 3 |
| 调节 | z,θx, θy |
| X和Y方向行程 | ±1mm |
