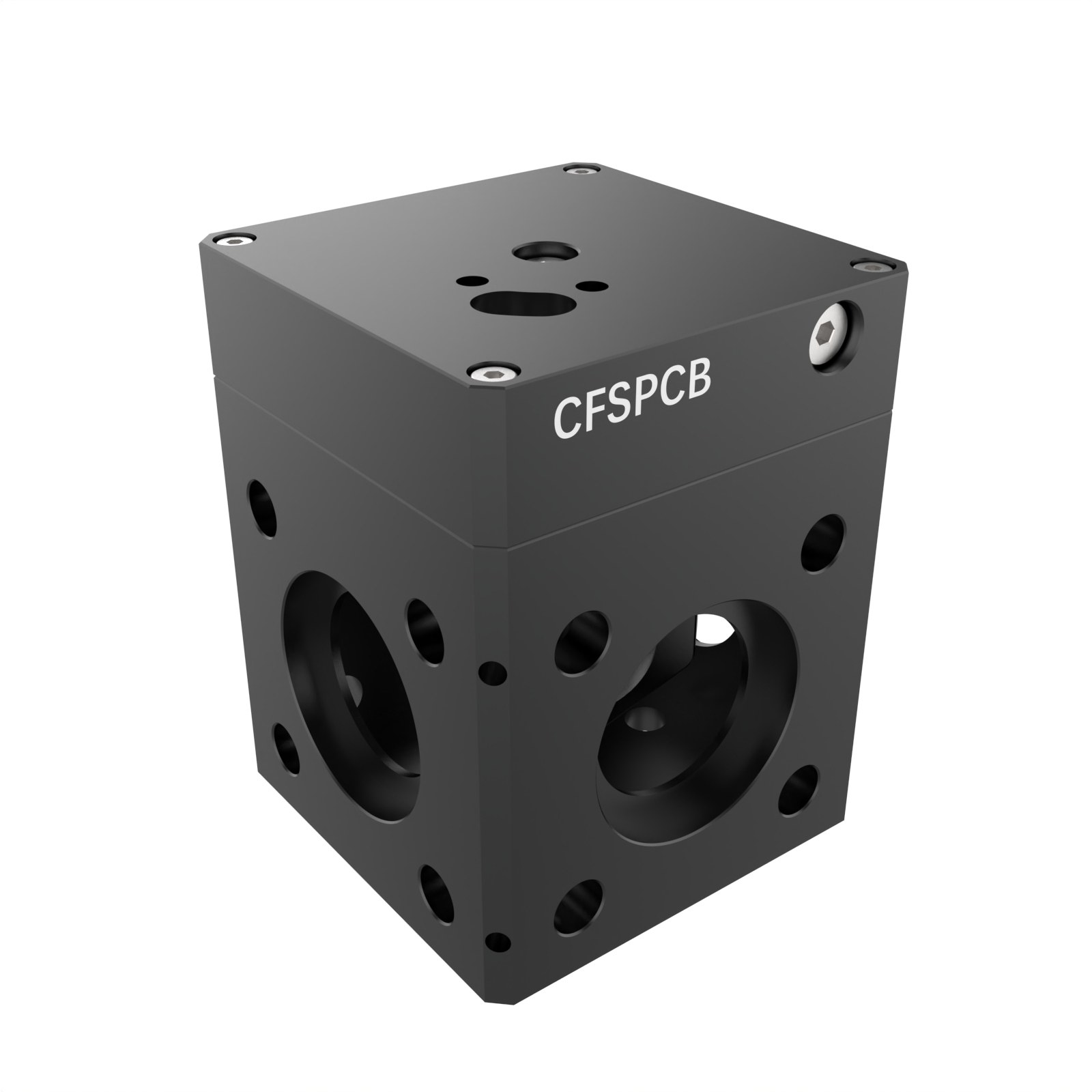

30mm 笼式立方
型号：CFSPCB
产品简介
尚朴光电提供30mm笼式立方光学组件，适用于搭建标准笼式光路系统，可与光学调整架、笼杆等组件灵活组合，满足科研与工业光学系统集成需求。
产品描述

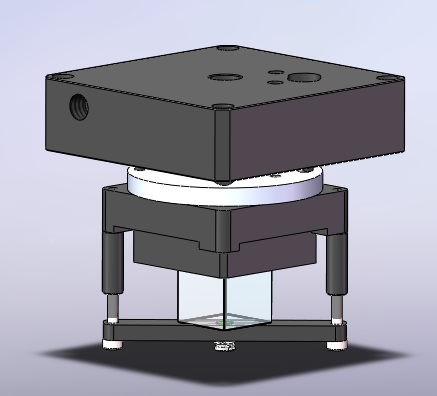

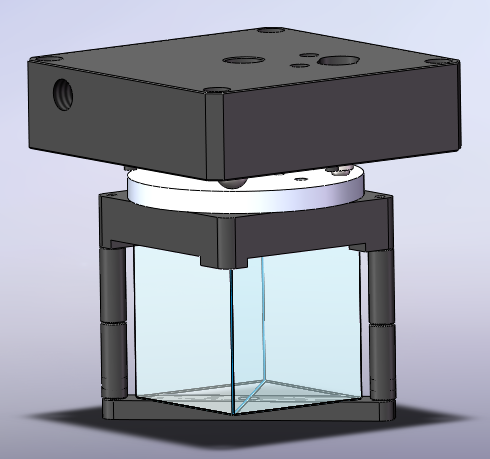

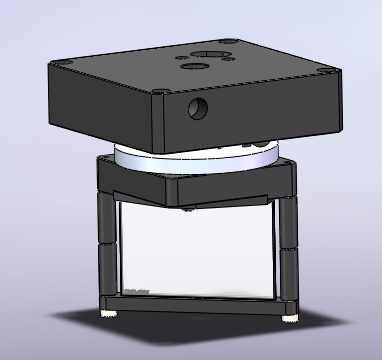

l 提供棱镜光学元件适配器。 l 提供矩形二向色镜光学元件适配器(厚度1-6mm)。

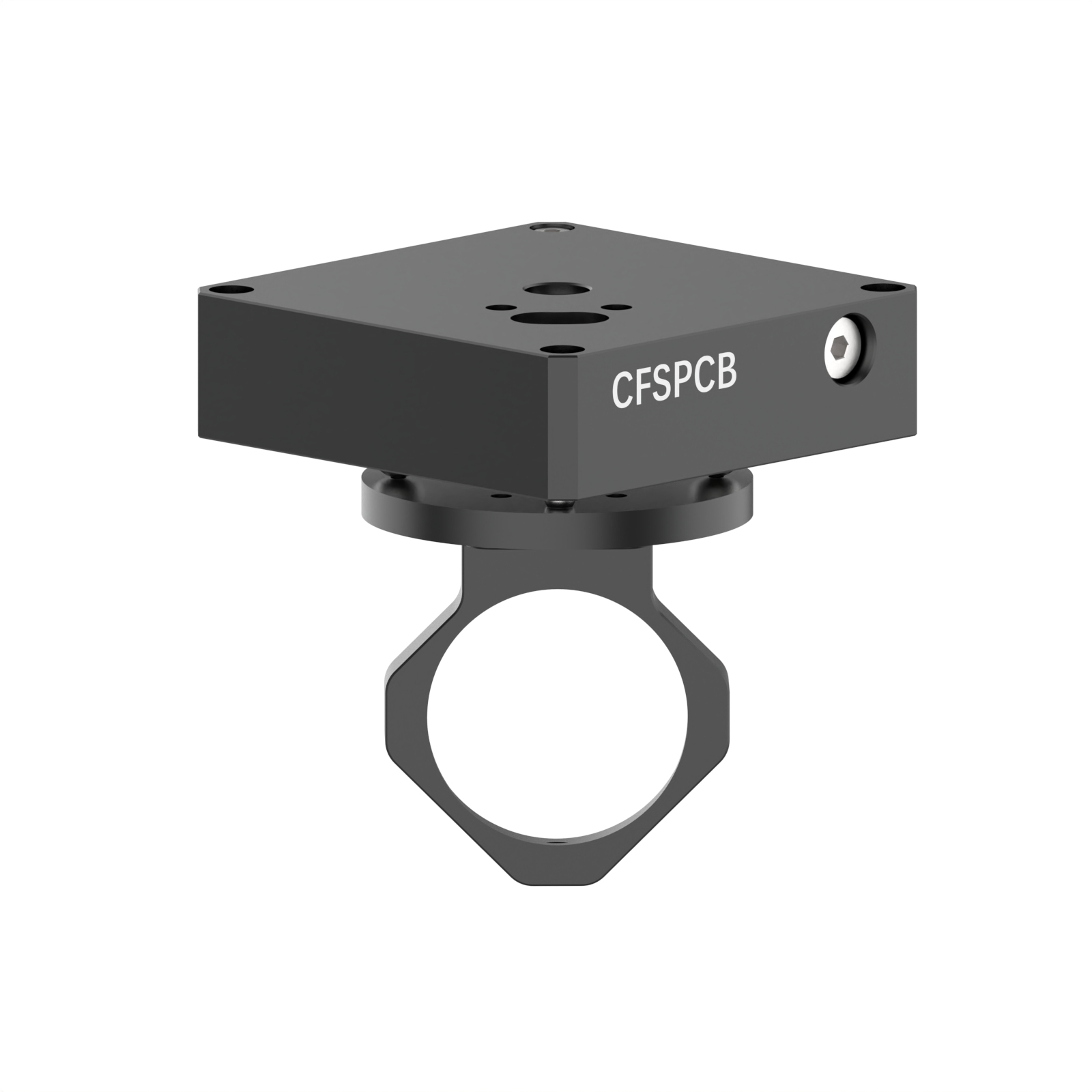

l 提供圆形分束器及反射光学元件适配器(厚度1-6mm)。
l 配备板式弹簧结构与刚性链接结构，具有更高稳定性。
l 使用1/4英寸-80调节器调节俯仰(±4°)和旋转(±8°)。 l Ø6 mm 支杆贯穿底座，并附带锁紧螺丝。
l 底部附带M6 (5p) 螺纹孔，便于安装。l 调整架侧面提供SM1标准螺纹。
技术参数
| 类型 | 30mm 笼式 |
| 水平精细调节范围 | ±8° |
| 通光口径 | 23.9mm |
| 俯仰精细调节 | ±4° |
| 螺纹类型 | 1.035-40 |
| 镜片直径 | 25.4mm |
| 安装厚度 | 1~7mm |
| 安装尺寸(矩形） | 25 mm x 36 mm |
技术数据
笼式立方与30毫米笼式系统直接兼容，支持多种光学元件以及定制化配件。固定和可调的平台作为稳定和适应性强的光学平台，可以被集成到一个30毫米笼式系统中。滤光片固定架，棱镜夹具，和Ø1英寸光学元件固定架允许大量的光学元件相互集成。
